제품개요

SAMESYSTEM PRODUCTS

시스템 비계 안전발판(미루발판) 시스템동바리 파이프서포트 SRC JCS 합벽지지대(엠콘) 빔프레임 기둥밴드(웨일러) Liner Plate TS판넬

시스템비계는 안전사고를 예방하고
효율적인 공사 관리와 품질 향상에 기여합니다.

/
제품개요
/
시스템 비계
/
  • 시스템비계 설치 동영상 #1
  • 시스템비계 해체 동영상 #2
/
안전사고 예방 및 효율적인 공사관리 진행

ABOUT SYSTEM SCAFFOLDING

  • 안전사고 예방

  • 공사원가 절감 및 공기 단축

  • 건축물 품질향상

최근 들어 국내 건축 및 토목공사 현장 규모는 점차 대형화, 복잡화되어 가고있는 추세에 있습니다.
그에 따라 기존 단관 비계보다 가볍고 조립 및 해체가 간편하며, 근로자의 안전 사고를 미연에 방지할 수 있는 제품 및 기공법이 요구되고 있는 것이 현실입니다. 그러나 이에 맞는 제품을 주문하여 제작을 하고 그에 따른 현장 설치 작업은 과다한 권가와 기능 숙련도를 요구함은 물론, 품질의 향상을 보장할 수가 없습니다. 이러한 문제점들은 원활한 공정 계획과 관리, 보다 더 중요한 안전에 크나큰 장애가 되고 있습니다.

시스템(System) 비계는 외부 작업에 사용되는 기존의 단관 비계를 획기적으로 개선하여 안전 사고를 예방하고 또한 효율적인 공사관리를 진행함으로써 이에 수반되는 공사원가 절감 및 공기 단축과 건축물의 품질 향상에 기여코자 합니다.

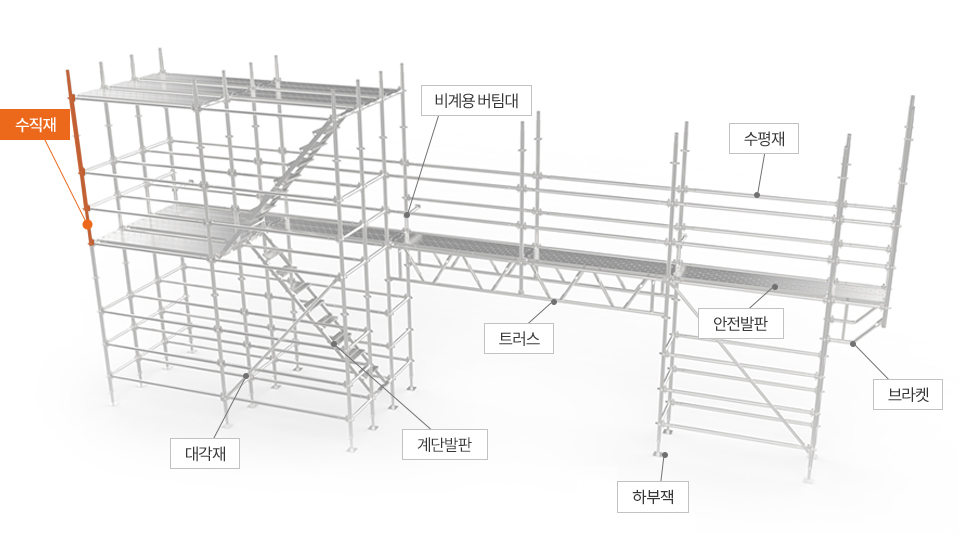

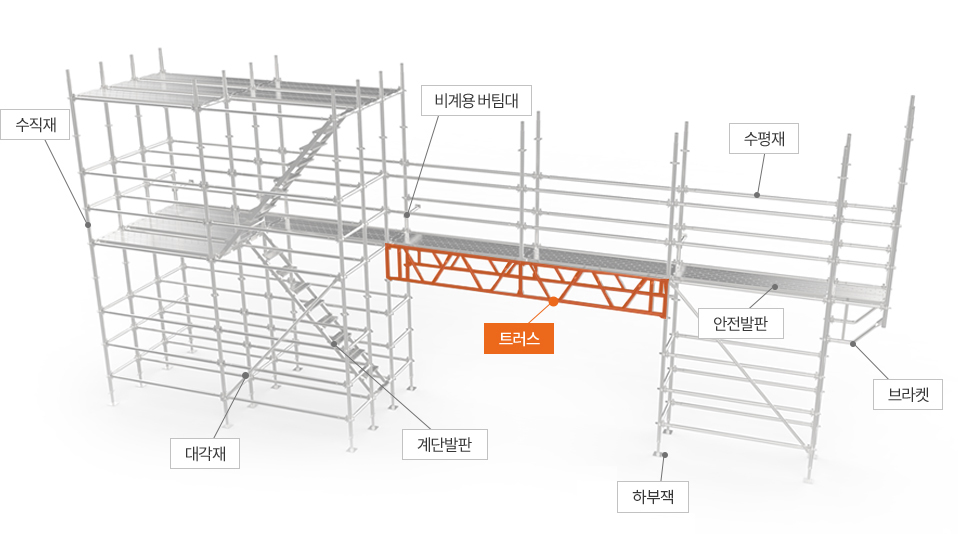

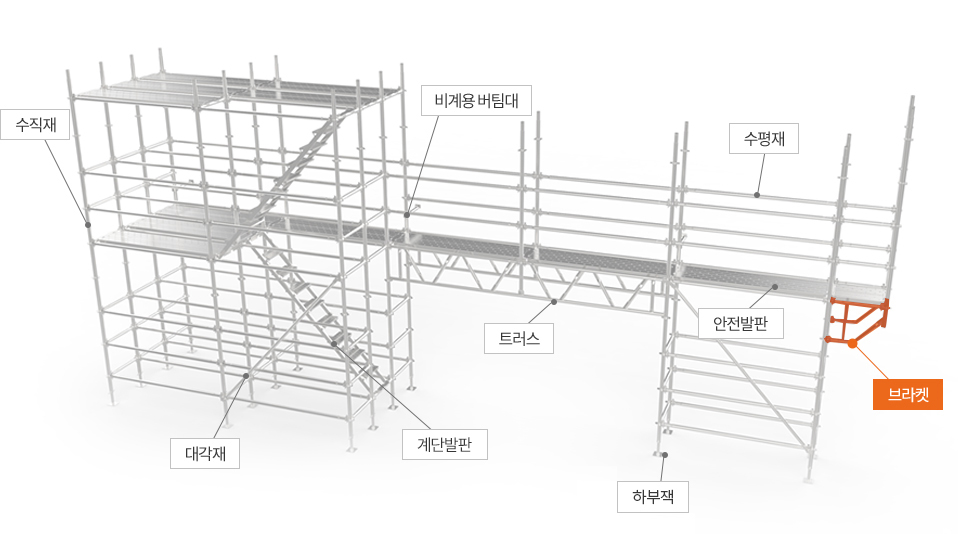

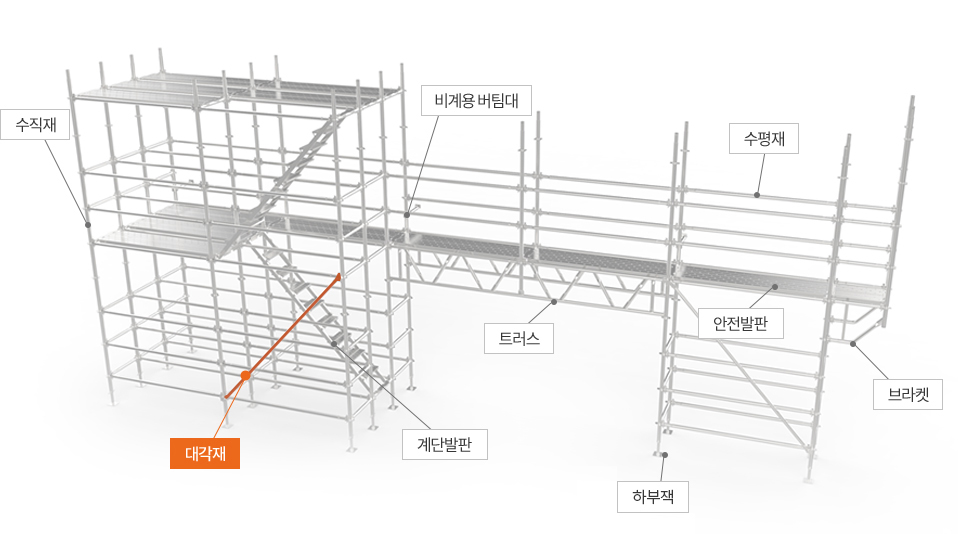

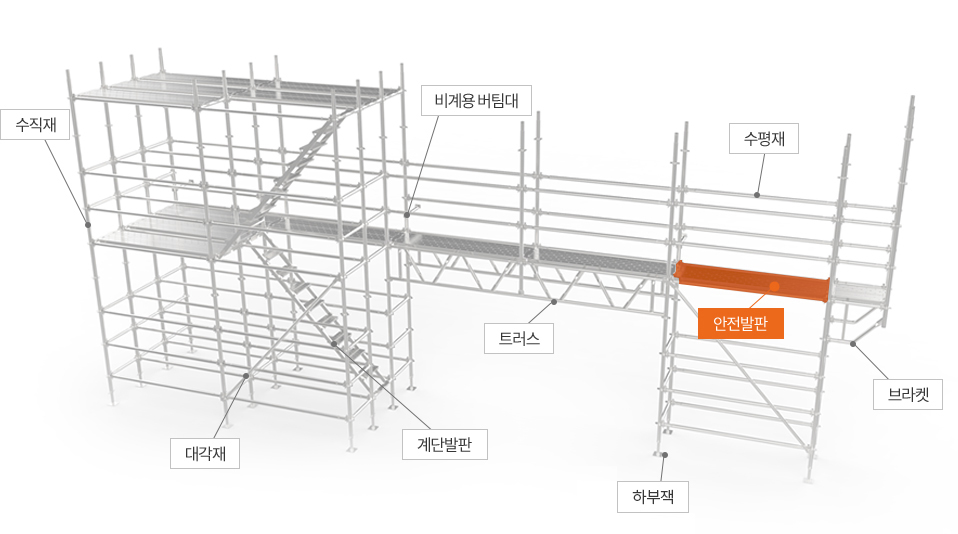

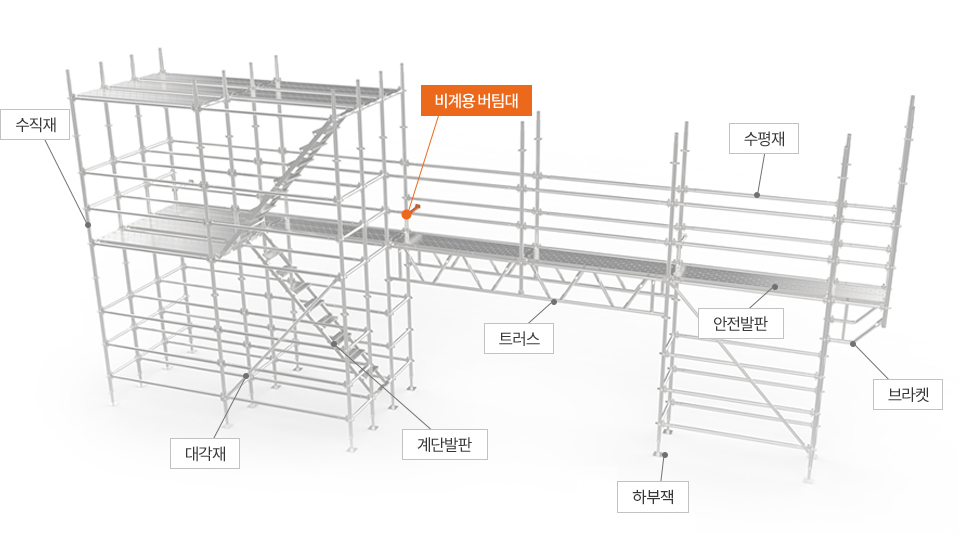

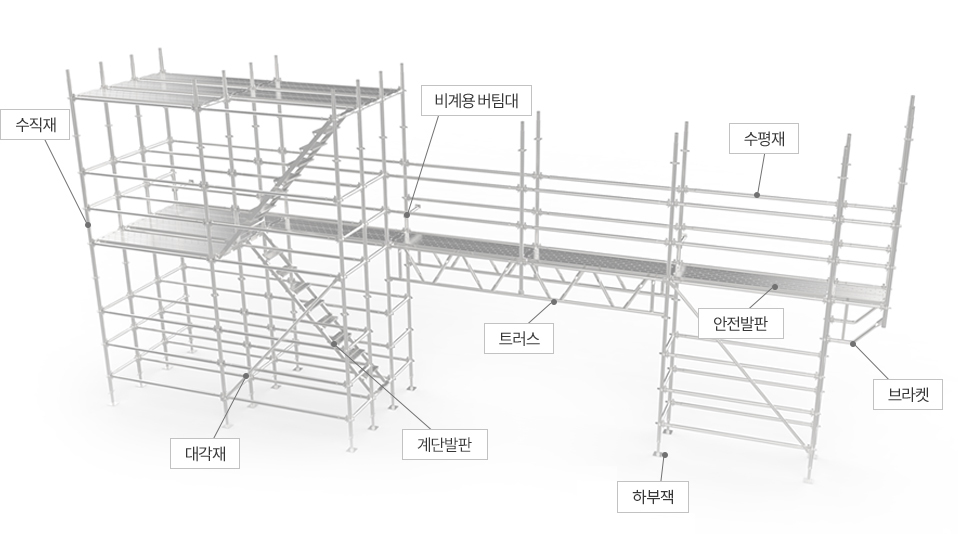

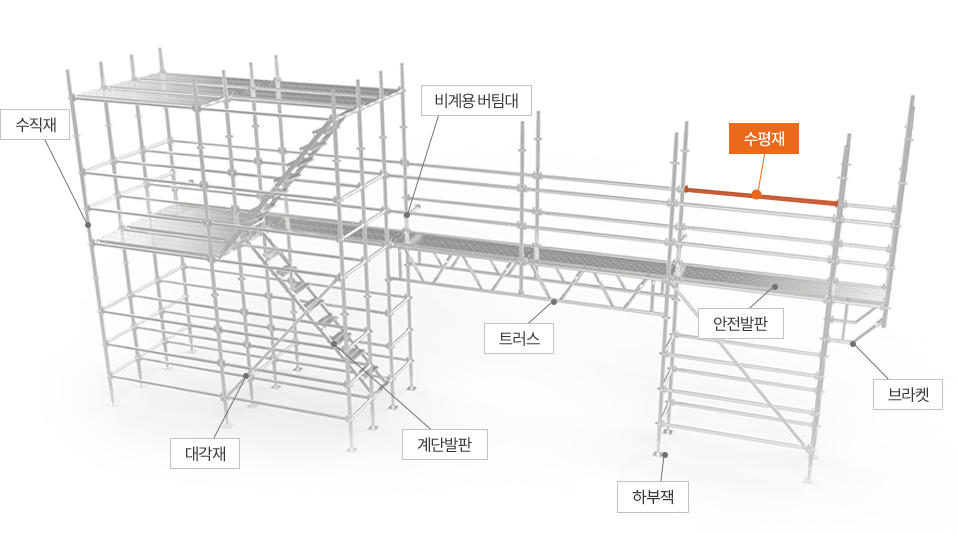

시스템비계 구성

SYSTEM SCAFFOLDING

수직재

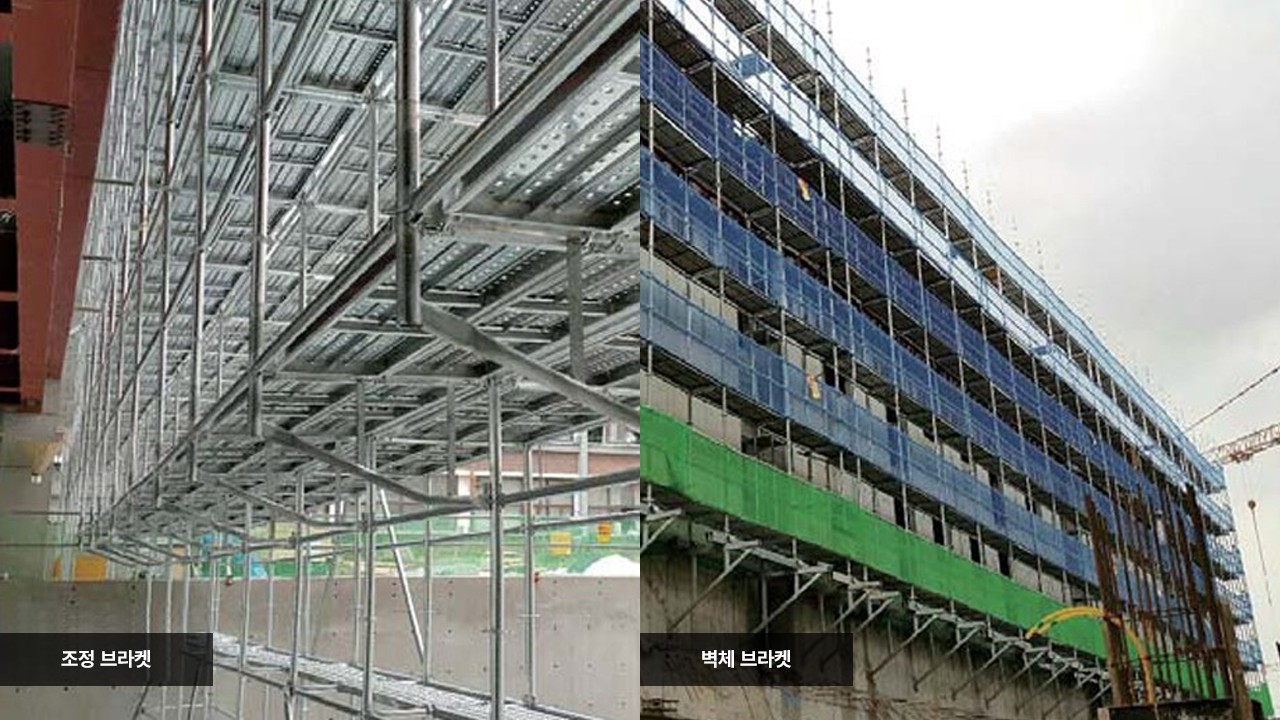

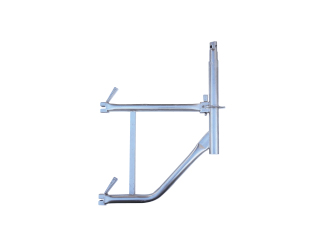

조정브라켓

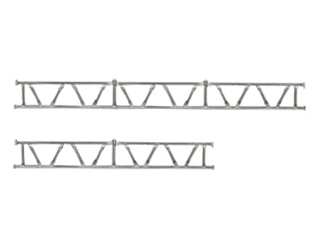

트러스

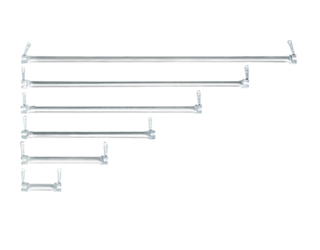

수평재

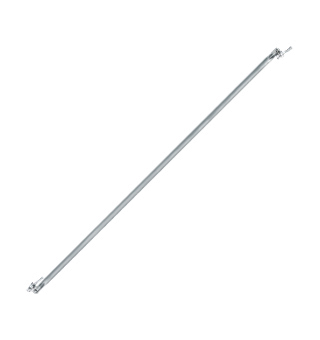

대각재

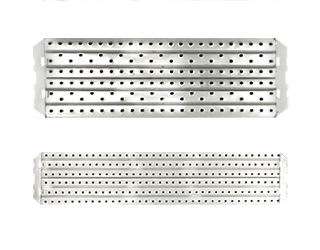

안전발판

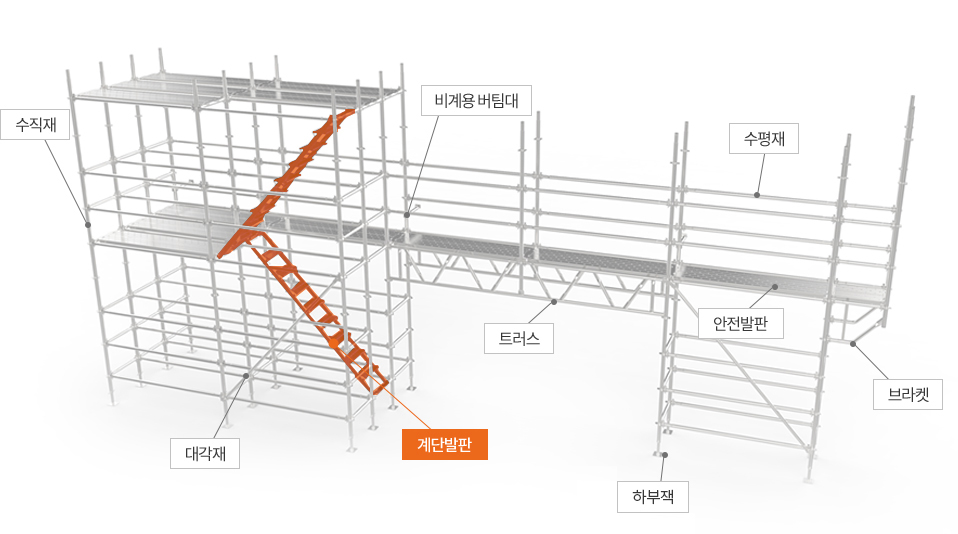

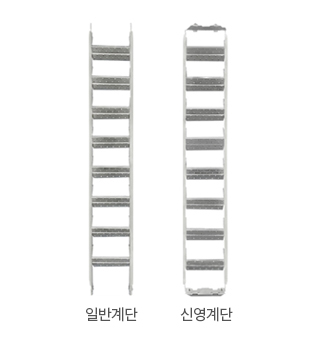

계단발판

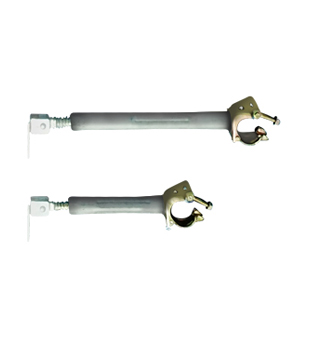

비계용버팀대

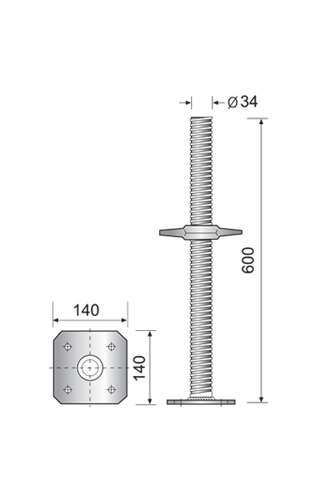

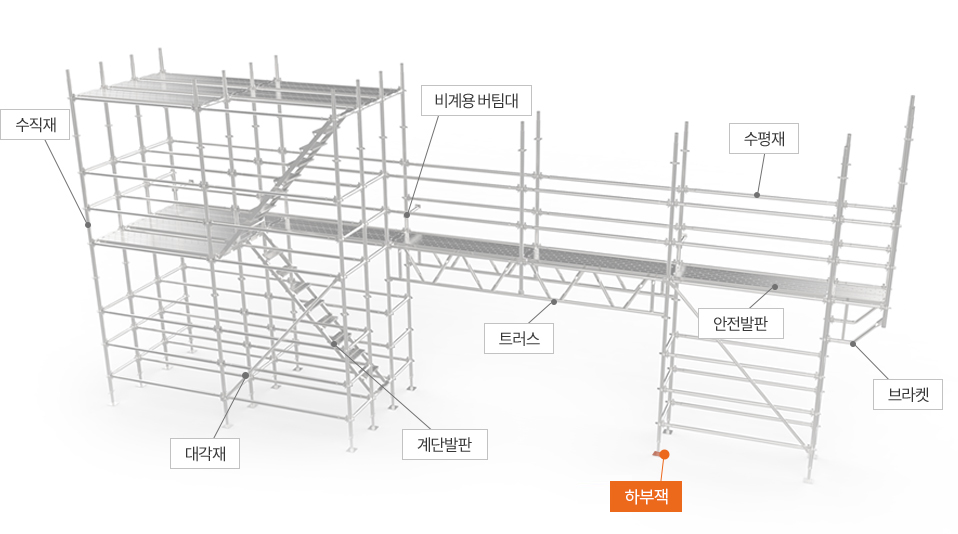

하부잭

상부잭

벽체브라켓

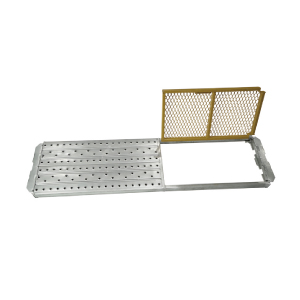

해치발판

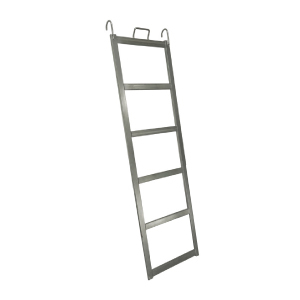

수직사다리

수직재

조정브라켓

트러스

수평재

대각재

안전발판

계단발판

비계용버팀대

하부잭

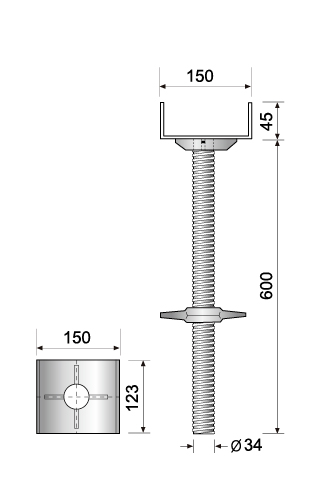

상부잭

벽체브라켓

해치발판

수직사다리

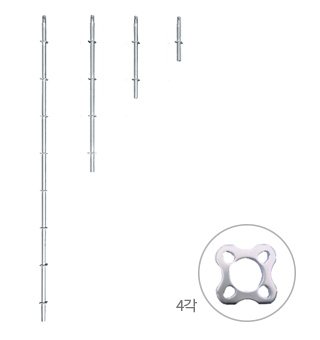

  • 수직재

    Type Size(4각)
    Length(mm) Weight(kg)
    SYP-38 3,800 12.0
    SYP-19 1,900 6.2
    SYP-095 950 3.2
    SYP-04 475 1.8
시스템비계 특징

ADVANTAGE

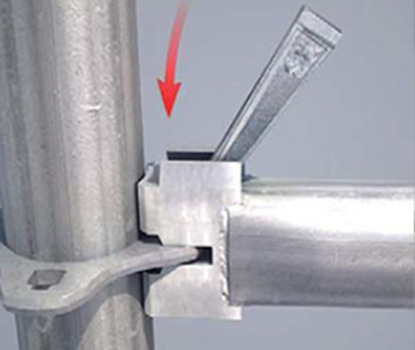

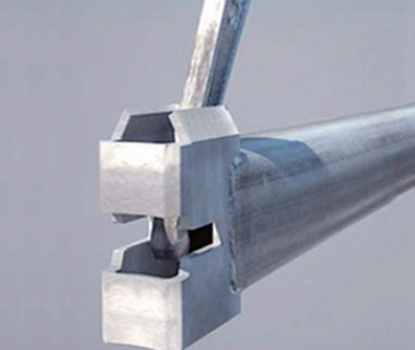

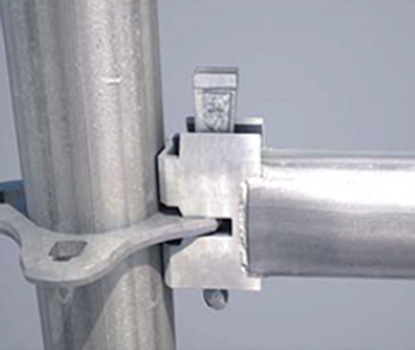

  • 웨지 헤드 측면을 곡선 처리하여 수직재와 밀착이 용이하며 한 번의 핀 타격으로 완전 체결이 가능

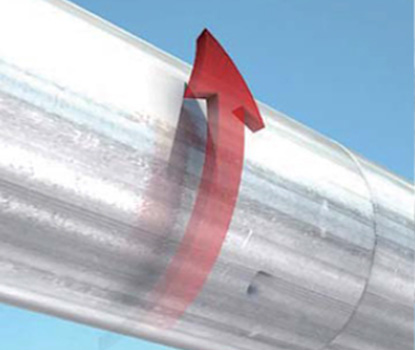

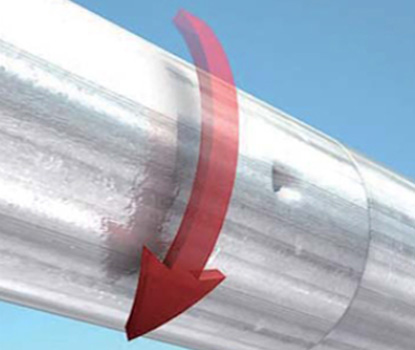

  • 별도의 연결 핀이 필요없고, 방향에 관계없이 한 번 돌려서 견고한 체결이 가능
  • 01
    시스템(System) 비계의 기본 수직재 SV-38자재는 수직 및 수평력, 좌굴에 대하여 안전성을 극대화시켜 설계되었습니다.
  • 02
    높은 강도의 재질(STK490)과 일단의 높이를 1.9로 하여 자재의 하중과 작업자의 안전성을 증가 시켰습니다.
  • 03

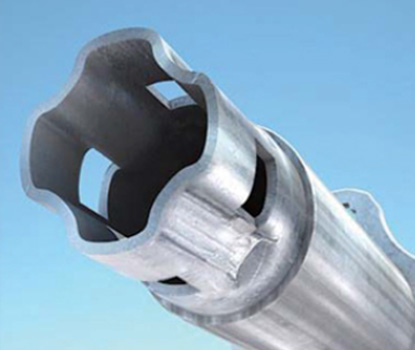

    간단한 체결 방식에 의한 조립, 해체가 쉽고 견고하며(설치, 해체시 공기단축) 수직재간 연결시 종래의 연결핀 체결법과는 달리 별도의 커넥터 핀(Connector Pin)이 불필요합니다.
  • 04
    기 시공된 구조물(Slab)상부에 설치시에는 안전성이 매우 뛰어납니다.
  • 05
    제품단위 중량이 최고 12.0kg(기본 수직재 SV-38)을 넘지 않는 경량이므로 작업자의 피로도가 적어 작업의 효율성은 물론 후속공정의 인건비가 절감됩니다.
  • 06
    다양한 모듈과 원하는 높이(100m)까지 시공이 가능하며 어떠한 공사규모 및 조건에서도 적용이 가능합니다.
수평비계 특징

ADVANTAGE

  • 연결부위 틈이 없고 평평해서 작업자의 통행 및 화물운반이 용이하고 낙화물로 인한 사고를 예방
  • 상단부위가 돌출되지 않아 작업자의 작업시에 부딪침이나 걸림 현상이 발생되지 않아 공간 확보가 용이

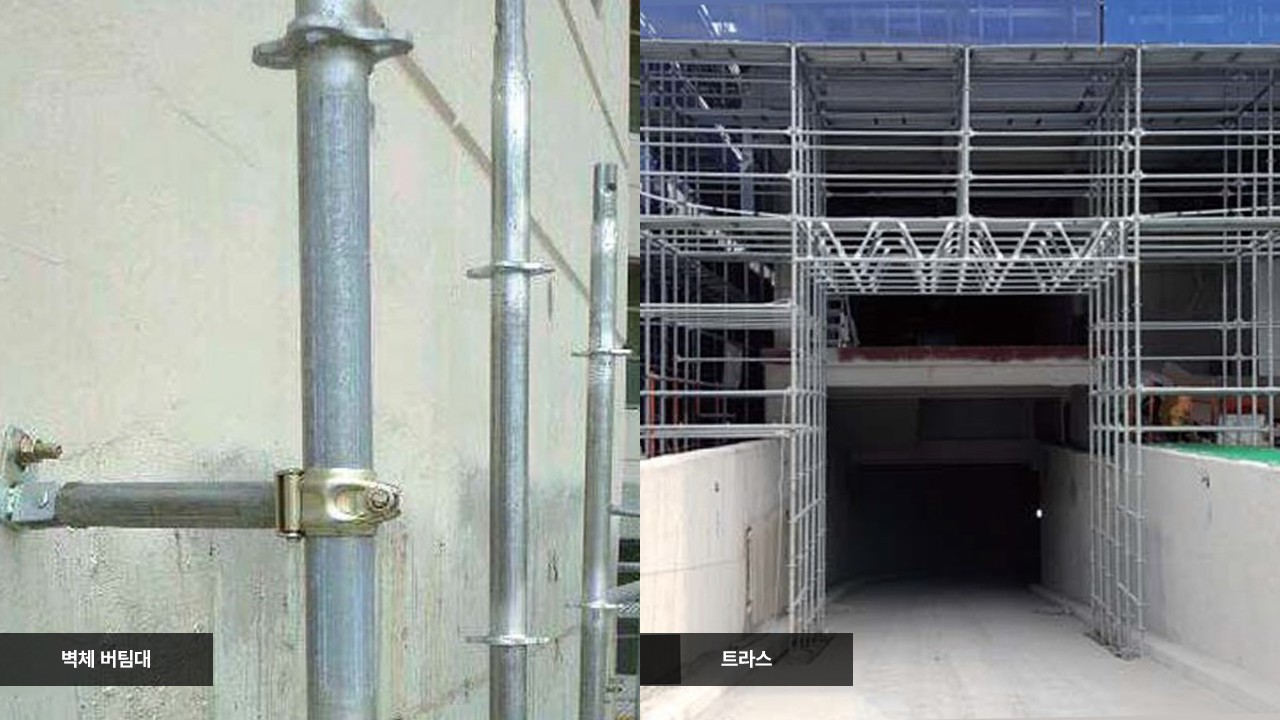

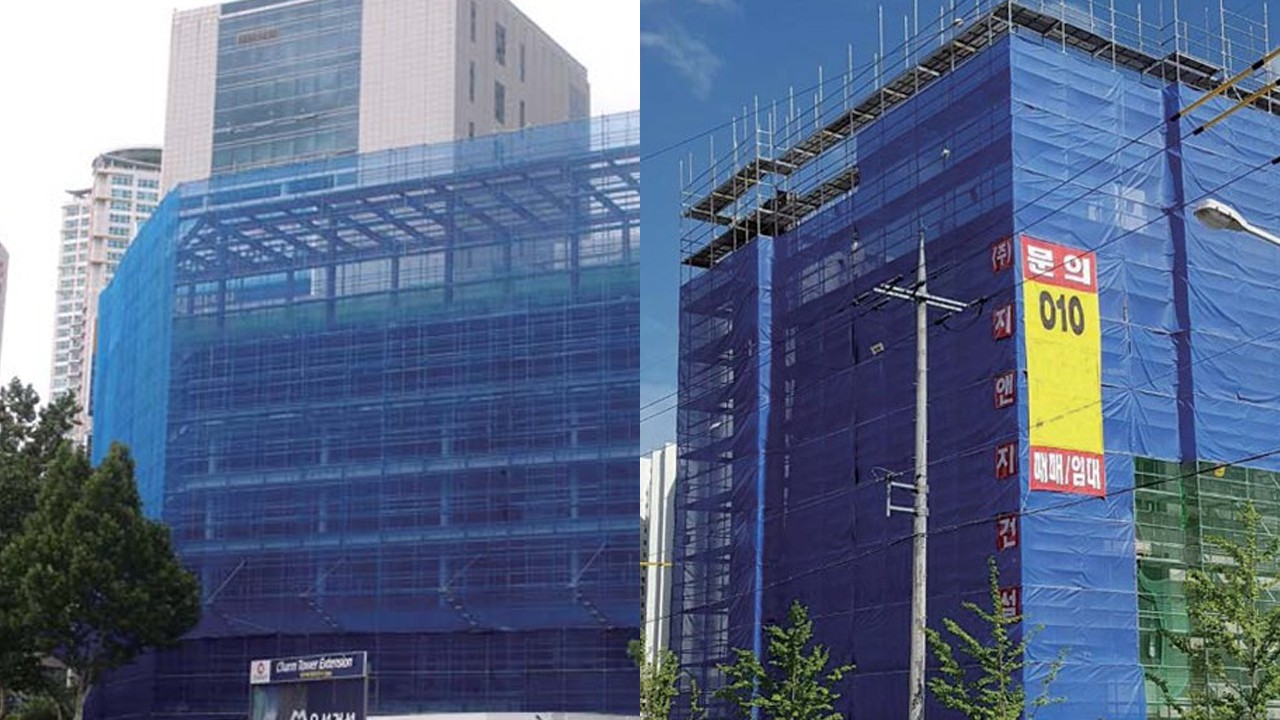

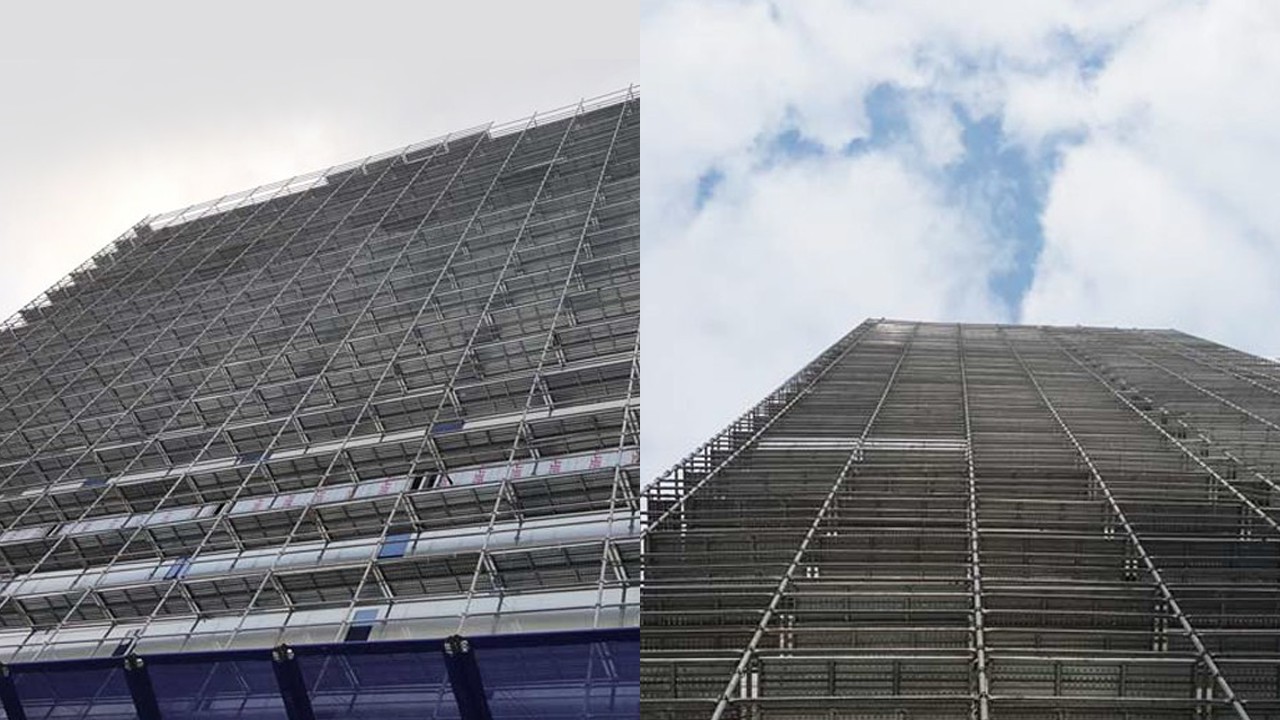

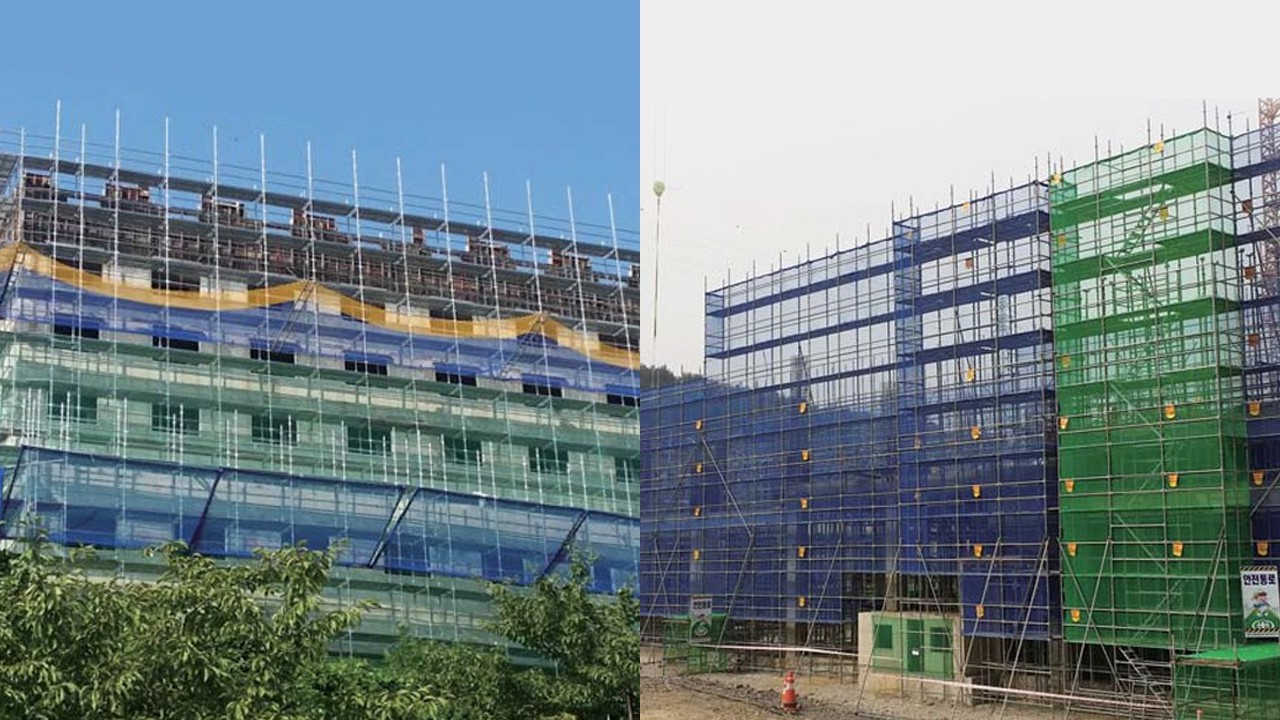

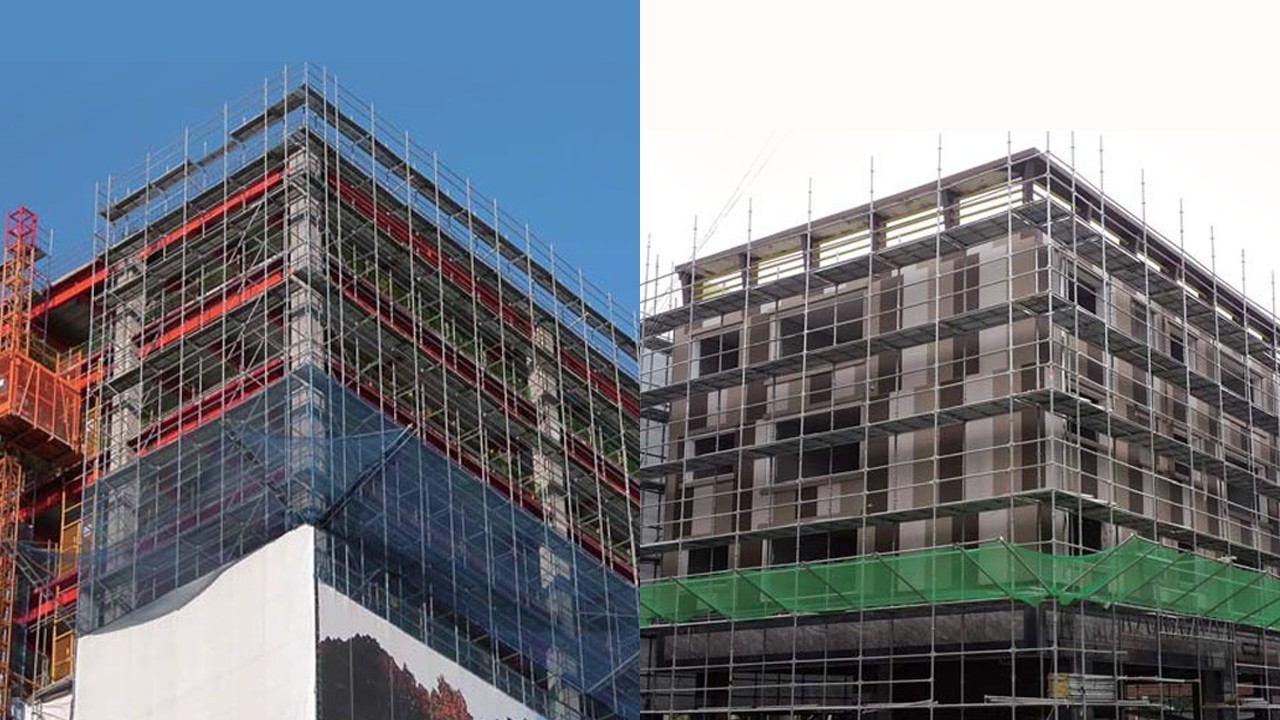

시공사례

CONSTRUCTION CASE

< 설치모습 >
< 완공모습 >
< 수평비계 위에서 작업 >
시스템렌탈 장점

MERIT

  • 작업발판이 상하로 이동하여 작업자의 안전사고 예방
  • 탈부탁이 가능하여 하나의 시스템렌탈로 여러 기둥을 설치해체하여 생산성이 향상됨.
  • 많은 자재를 이용하지 않고 한번 조립으로 기둥작업이 가능하여 경제적임.
[시스템렌탈 설치순서]
1

틀 작업

2

틀 높이 증설

3

대각재로 틀 고정

4

완성된 모습

[기둥거푸집 설치과정]
1

기둥위치에 시스템렌탈 고정

2

유로폼 설치

3

기둥밴드(웨일러) 설치

4

완성된 기둥거푸집

화물승강기 특징

ADVANTAGE

  • 건설 현장에서 시공 건축물의 내부 또는 외벽에 작업자의 작업을 가능하게 하는 작업대인 비계가 설치되고 이와 연동하여 설치하며 각종 공구 및 자재의 상,하 방향 운반을 가능하게 함.
  • 설치, 해체가 간편하고 설치비용 및 유지 보수비용이 절감, 스톱레버가 있어 화물승강기의 추락을 방지.
  • 최근 건설현장 근로자들의 고령화로 육체적으로 힘든 부분을 해결, 안전사고 예방에 크게 기여함.
시스템 비계 붕괴시뮬레이션

COLLAPSE SIMULATION

삼이시스템의 시스템비계
높은 강도의 재질을 사용하고 플랜 지의 구조를 개선하여 무게는 줄이고 강도는 높아졌습니다. 또한 자재의 하중과 작업자의 안전성을 증가시킨 것은 물론, 간단한 체결 방식으로 작업의 효율성이 좋아집니다.
