공기단축과 비용절감이 핵심이며,
장비의 최소화로 설치 및 해체 운반이 용이합니다.

제품개요

TS판넬

갤러리

소개
LIGHT WEIGHT
LIGHT BOX
SINGLE SLIDE RAIL
DOUBLE SLIDE RAIL
사각기초

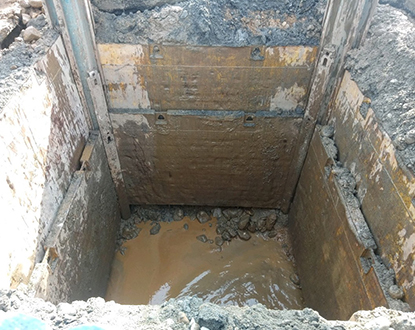

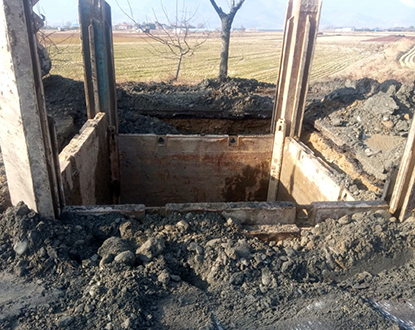

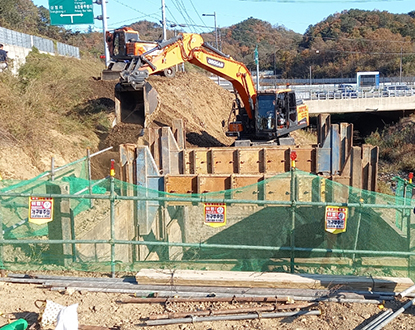

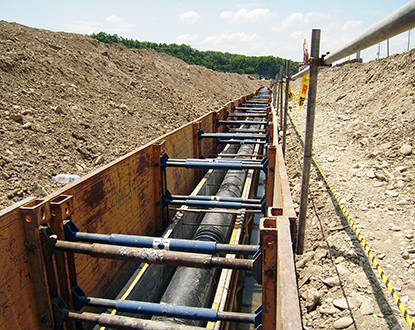

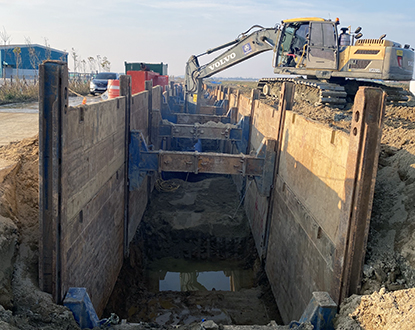

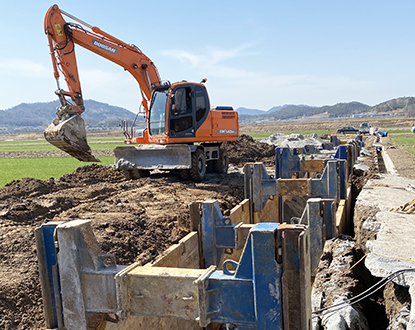

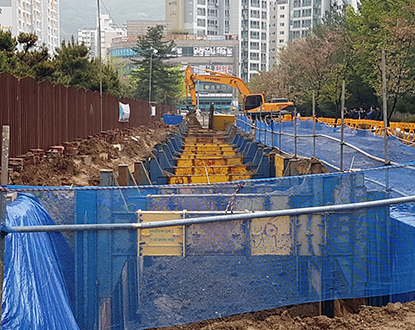

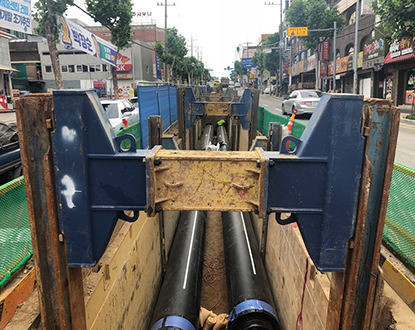

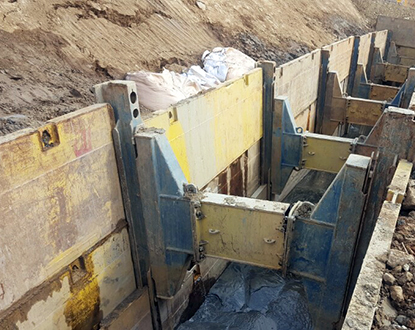

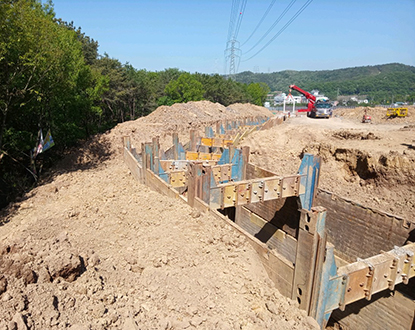

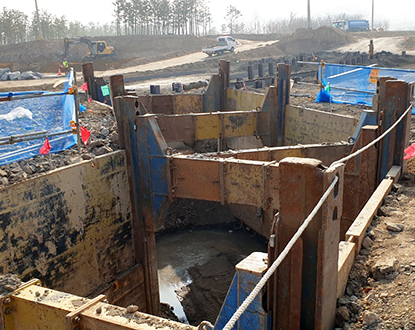

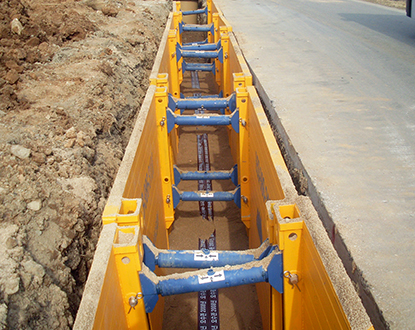

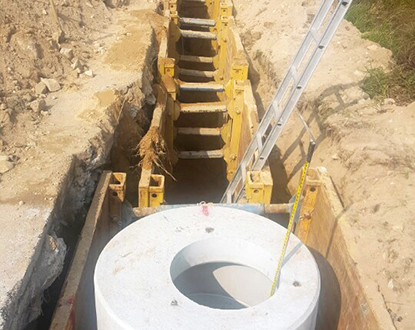

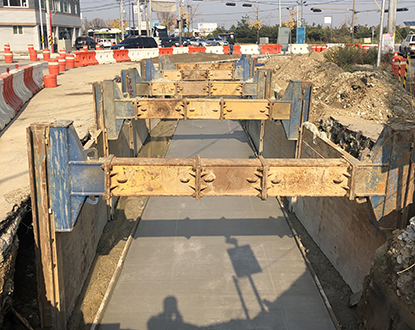

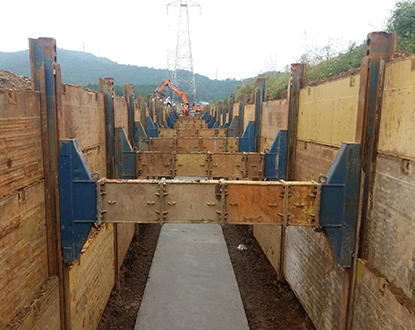

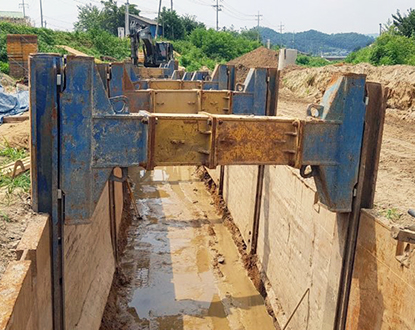

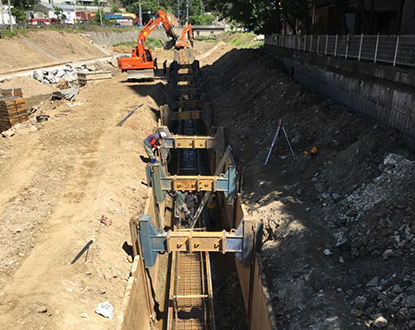

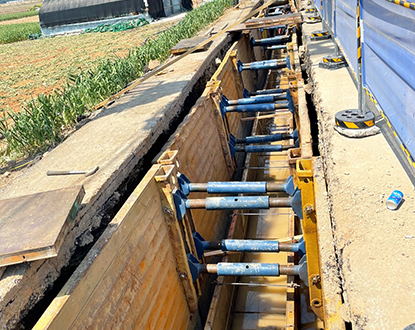

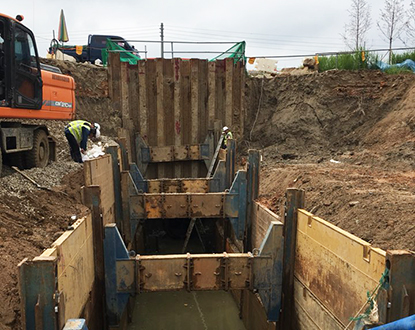

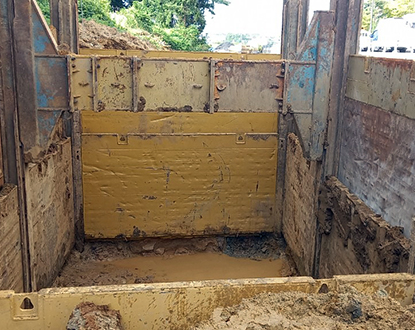

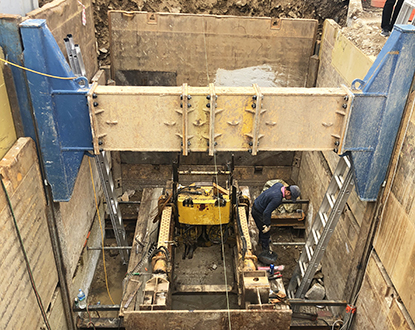

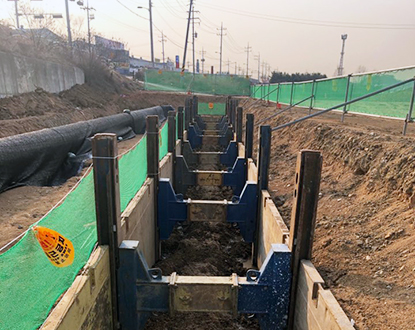

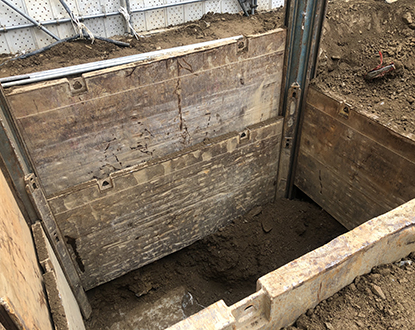

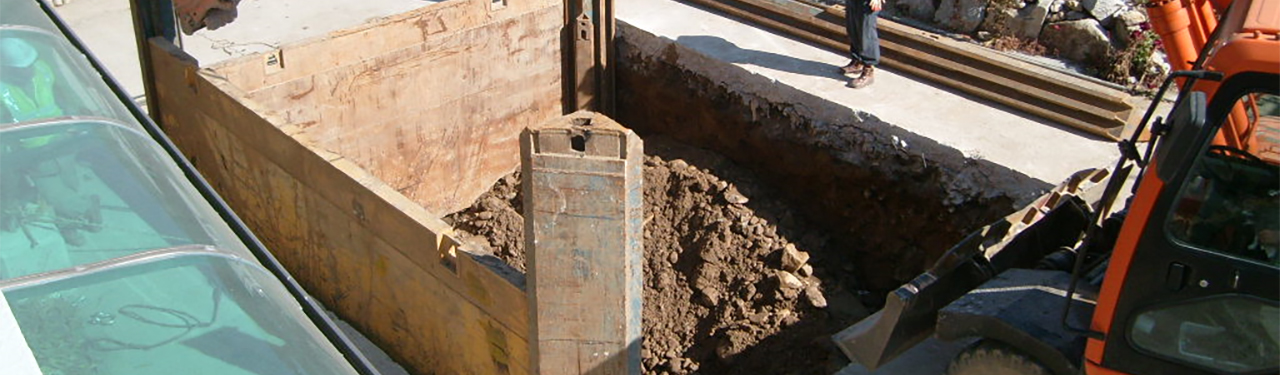

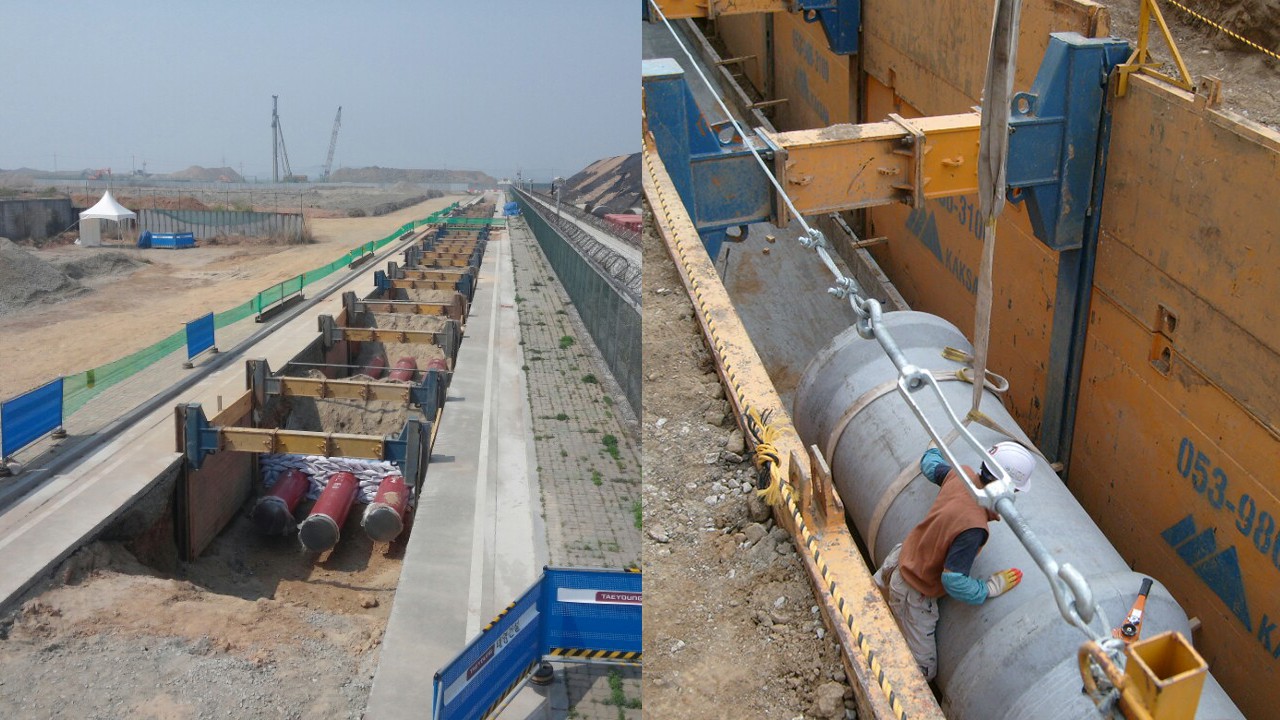

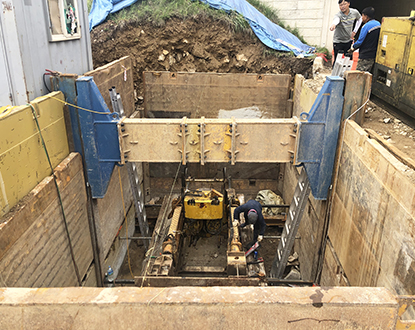

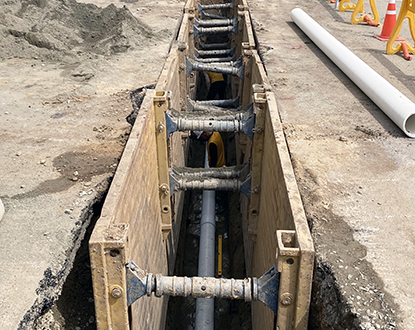

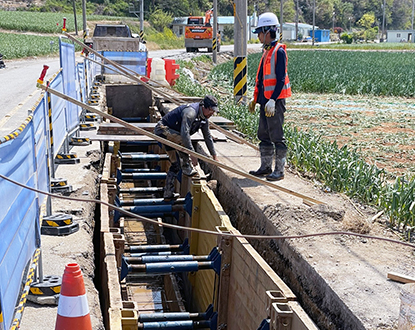

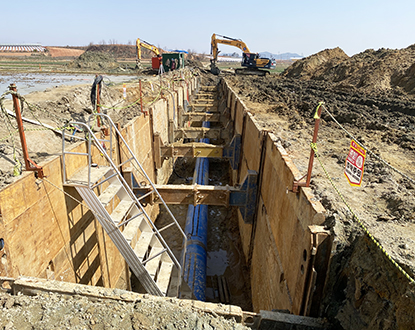

시공사례

TS판넬 특징 ADVANTAGE

총관로공사비 30-40%=흙막이비용 자재선택이 공기단축, 비용절감의 핵심입니다.
다양한 현장 여건에서 최적의 System을 적용하여 안전성을 극대화 합니다.
투입 인원 및 장비의 최소화로 설치 해체 운반이 용이합니다.
하중 증가요소인 주변빌딩, 교통량 등 작업영향요소, 지장물, Water level을 고려한 최적의 작업조건을 구성합니다.

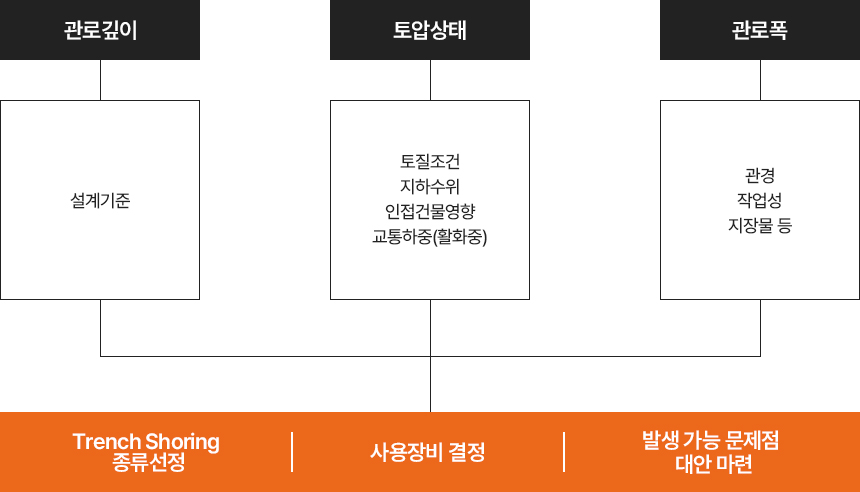

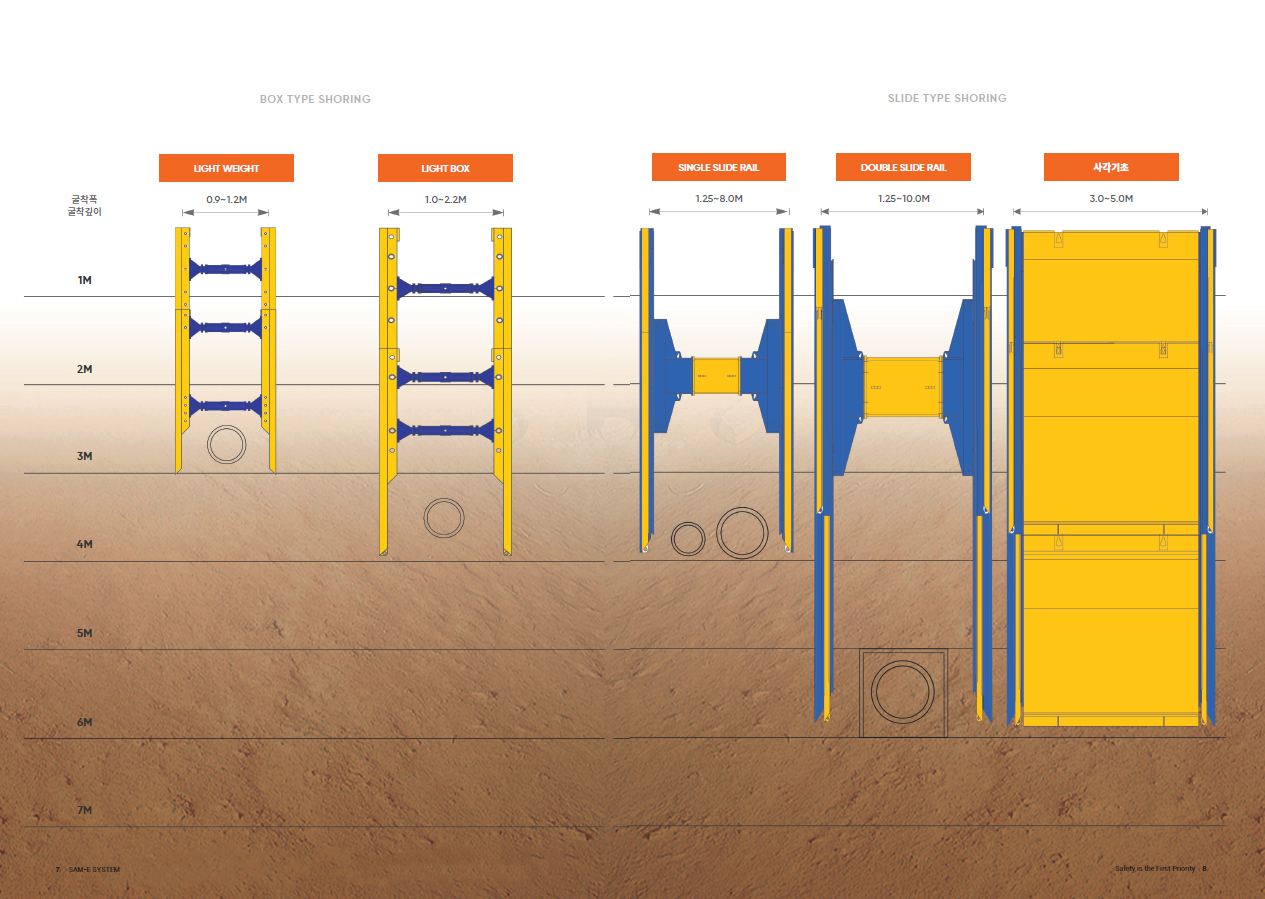

관로용 흙막이 종류 선택 SELECTION

TS판넬 제품군 PRODUCT RANGE

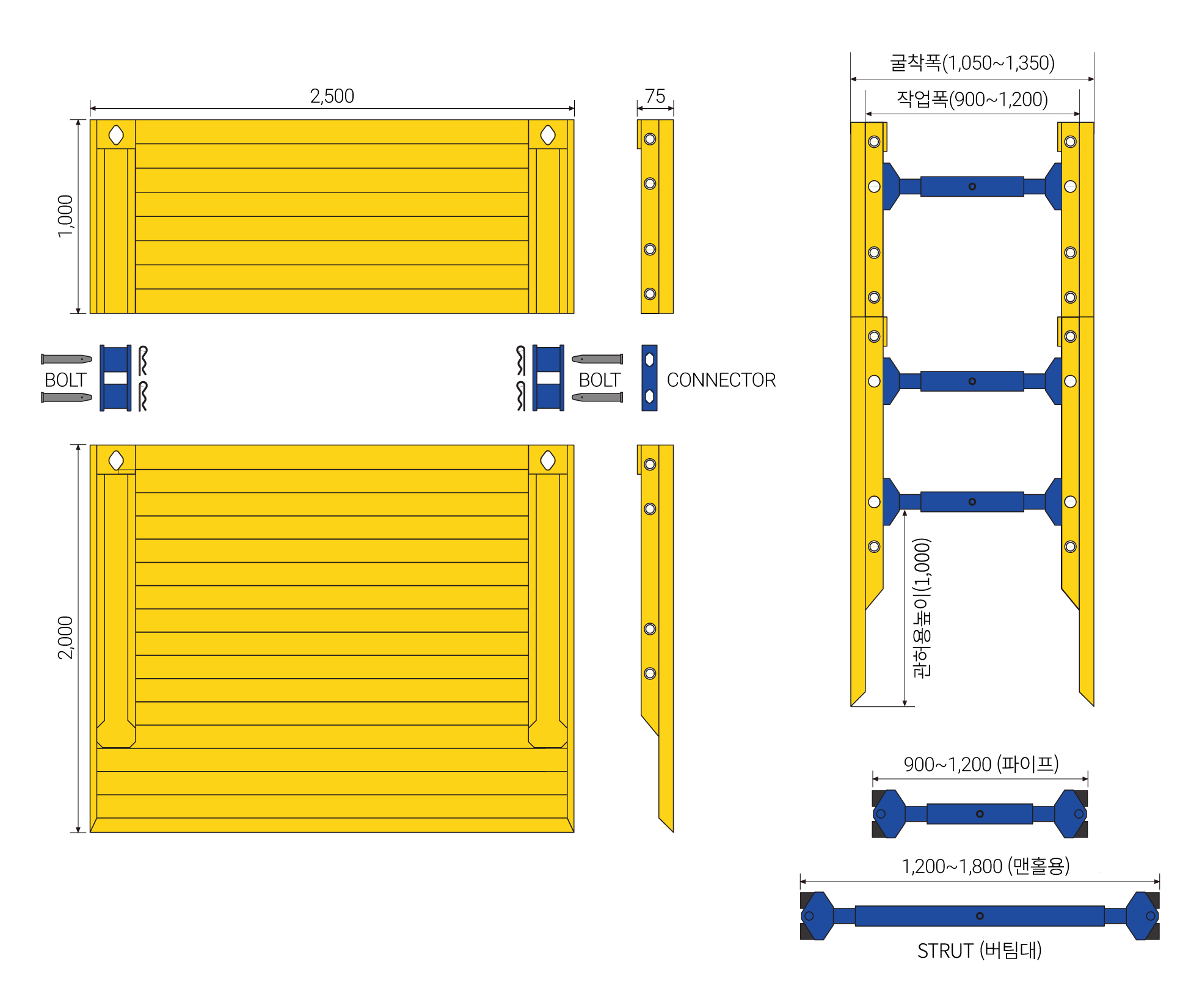

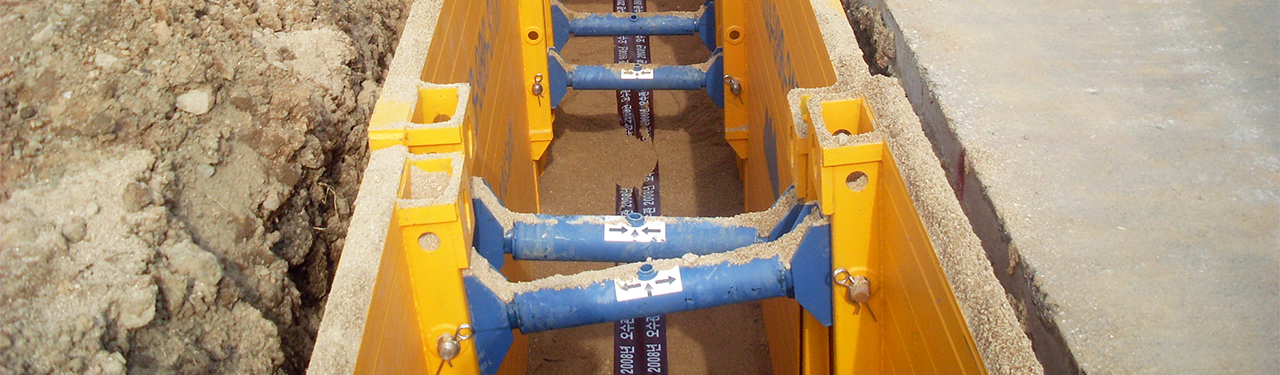

LIGHT WEIGHT : 조립식 간이 흙막이 판넬(경량 BOX TYPE) ABOUT LIGHT WEIGHT: LIGHTWEIGHT는 매우 가벼워 소형굴삭기로도 사용이 가능하도록 제작되어 도심지의 골목길 같은 협소한 지역의 비교적 지반이 안정되고 굴토 깊이가 낮은 공사에 적합합니다.

굴토깊이	작업폭	토압	시공능력	조립인원	제품중량	시공장비
최대 3.0m	0.9~1.2m	25.68KN/㎡	9M/h	1명	0.9~1.5ton	백호 0.2T 이상

품명	규격	수량	중량(kg)	총중량(kg)
Base Plate	2,500 x 2,000 x 75	2	400	800
Top Plate	2,500 x 1,000 x 75	2	242	484
Strut		6	37.3	223.8
Bolt	Ø 40	20	2.32	6.4
Clip	Ø 5	20	0.06	1.2
Connector		4	5.52	22.1
1set (하판) 중량	0.97	ton
1set (상하판) 중량	1.57	ton

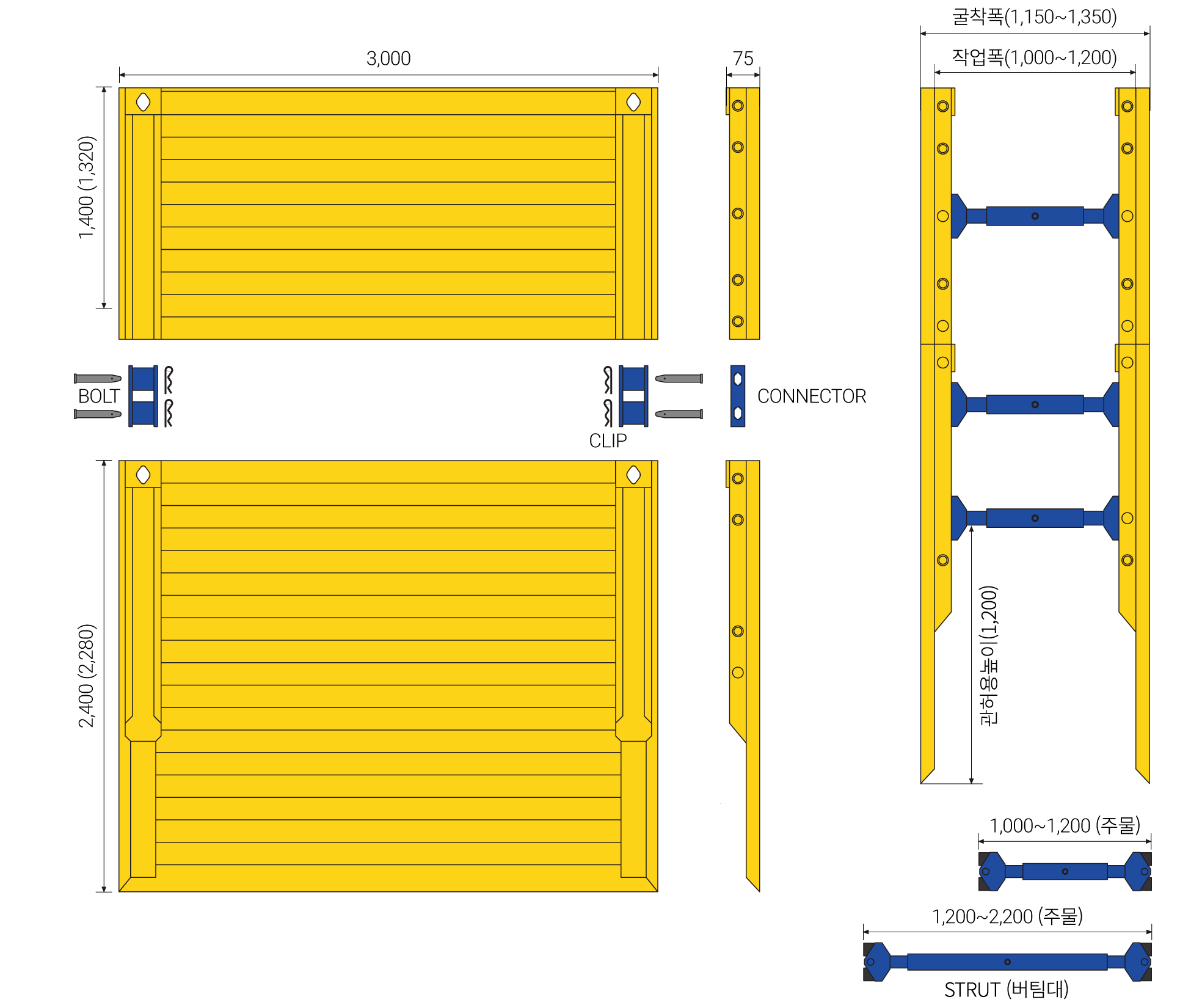

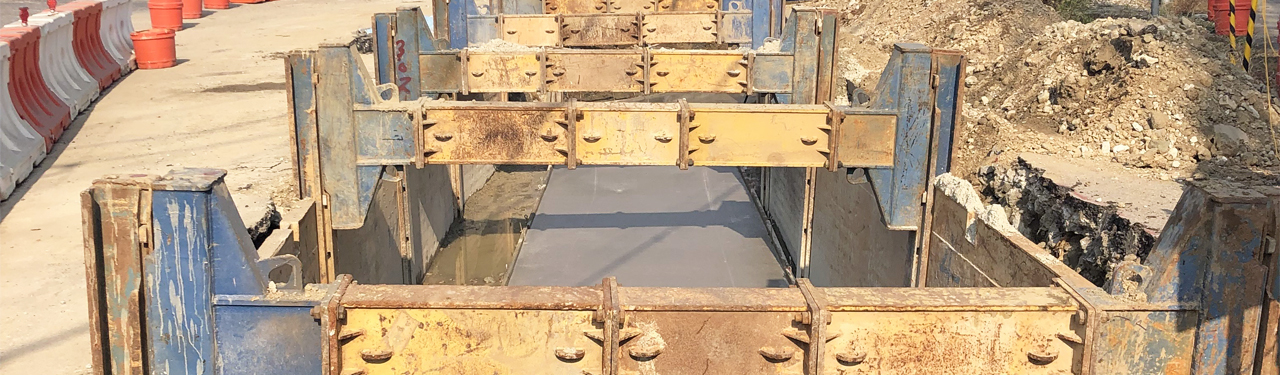

LIGHT BOX : 조립식 간이 흙막이 판넬(경량 BOX TYPE) ABOUT LIGHT BOX: LIGHT BOX는 고강도, 경량형의 견고한 박스 타입으로 어떤 하중에도 사용이 가능 하도록 제작되어 굴삭기 한대로 모든 작업이 가능하며, 조립식 스트러트 사용폭 조절이 용이하여 한정된 공간에서 최대의 작업성을 발휘합니다.
TS판넬 조립순서도 TS Panel Assembly Sequence: BOX TYPE 조립순서도

1
판넬을 평탄한 곳으로 이동

2
스트러트(연결대) 연결 및 핀체결

3
판넬을 조립위치로 이동

4
판넬과 스트러트 연결핀 체결

5
판넬 조립 완성

6
가시설 설치위치로 이동

7
가시설 설치

8
관로 시공; 조립준비물

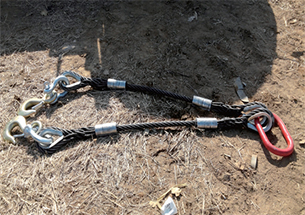

와이어

굴토깊이	작업폭	토압	시공능력	조립인원	제품중량	시공장비
최대 4.0M	1.0~2.2m	32.65KN/㎡	9M/h	2명	1.6~2.8ton	백호 0.6T 이상

품명	규격	수량	중량(kg)	총중량(kg)
Base Plate	3,000 x 2,400 x 75	2	672	1344
Top Plate	3,000 x 1,400 x 75	2	485	970
Strut		6	65	390
Bolt	Ø 40 x 205	20	2.32	46
Clip	Ø 5	20	0.1	2
Connector		4	7	28
1set (하판) 중량	1.62	ton
1set (상하판) 중량	2.78	ton

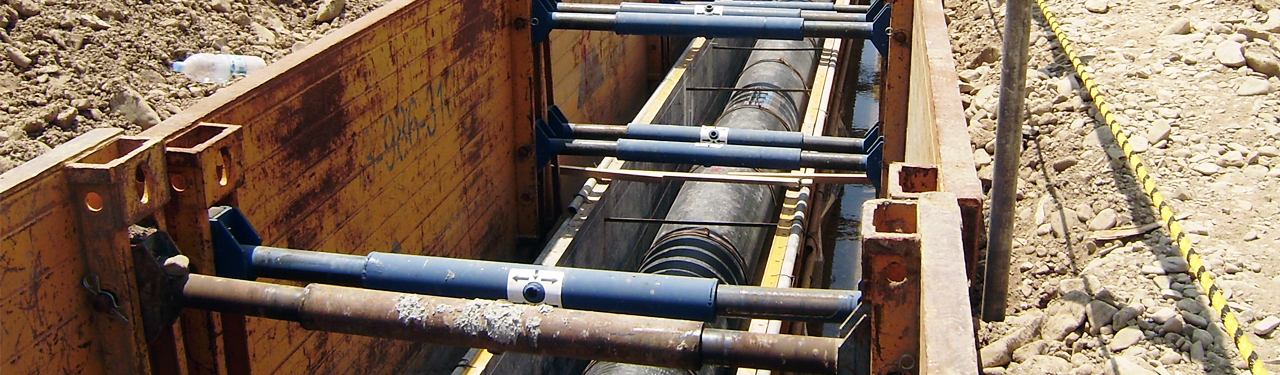

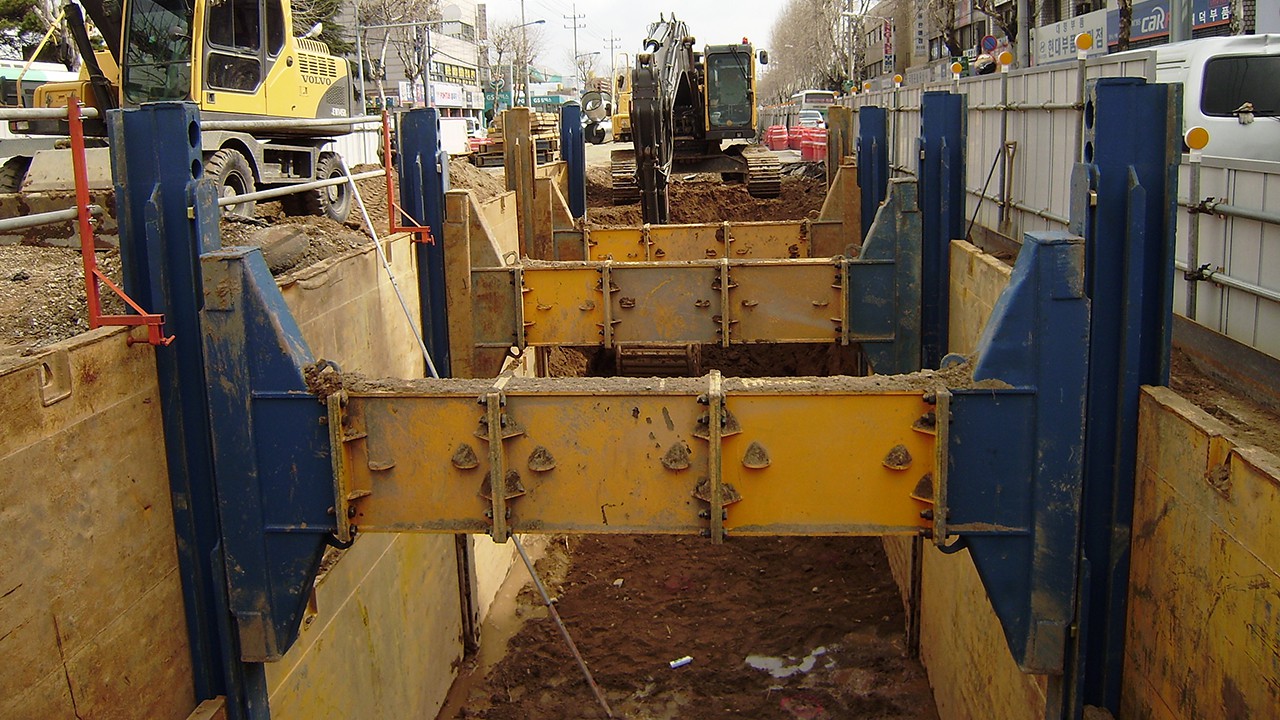

SINGLE SLIDE RAIL : 조립식 간이 흙맑이 판넬(RAIL TYPE) SINGLE SLIDE RAIL

SINGLE SLIDE RAIL은 굴착심고가 깊은 관로공사와 같이 아주 까다로운 공사에서 무소음, 무진동 작업으로 항타 천공 장비가 불필요하며 주변 침하의 우려가 적고 자유자재로 작업공간 확보가 가능한 최적의 공법입니다.

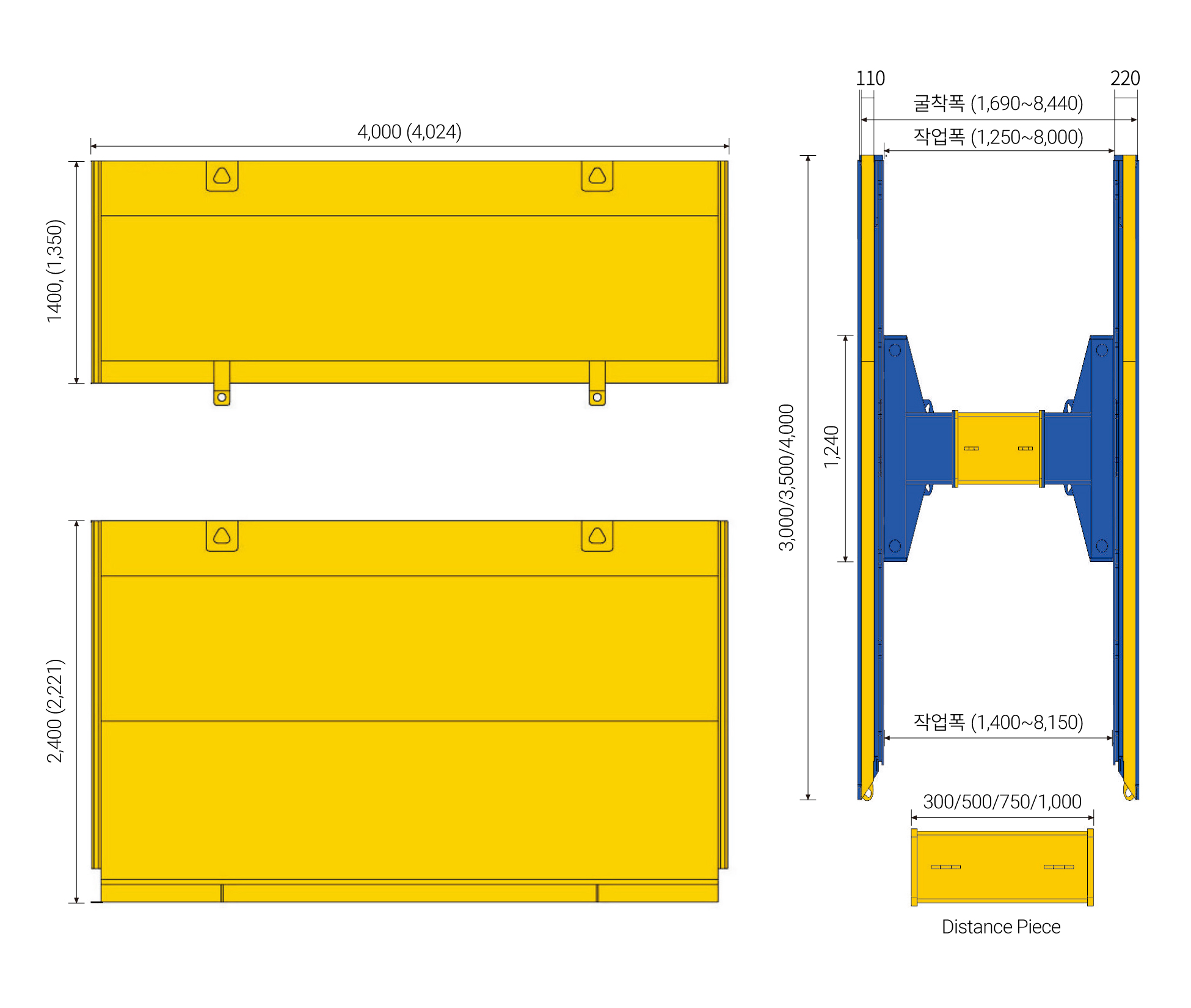

상세도면

시공기준

굴토깊이	작업폭	토압	시공능력	조립인원	제품중량	시공장비
최대 4.0M	1.25~8.0M	32.1~158.5KN/㎡	8M/h	2~3명	4.1~7.4ton	백호 0.8T 이상

용도

대형광로 (P.C BOX, 상하수도, 전기, 열배관) 공사
건물인접 및 교통혼잡 구간에서의 자유로운 공사

제품구성

품명	규격	수량	중량(kg)
Base Plate	4,000 x 2,400 x 110	2	924
Top Plate	4,000 x 1,400 x 110	2	657
Rolling Strut		2	262
Rail	4,000	2	630
	3,500	2	540
	3,000	2	464
Limit Pin		4	2.8
Hi-Bolt		1	1.12
Distance Piece	500	1	120
	750	1	163
	1,000	1	205

TS판넬 조립순서도 TS Panel Assembly Sequence

SLIDE TYPE 조립순서도

자재하차

디스턴스피스 조립

디스턴스피스와 쿨링스트러트 조립

디스턴스피스와 롤링스트러트 조립 완료

레일을 롤링스트러트에 삽입

리미트핀으로 레일과 롤링스트러트 고정

조립된 레일을 작업위치로 이동

예굴 후 슬라이드 하판 거치

거치된 슬라이드 하판에 조립된 레일설치

반대편에 슬라이드 하판 삽입

레일설치

터파기 및 레일 압입

연속적으로 판넬 삽입

연속적으로 레일 설치

TS판넬 설치 후 다짐 및 버림 시공

PC BOX 설치

관로 설치

조립준비물

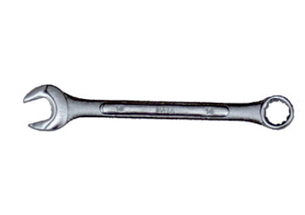

스페너 46mm

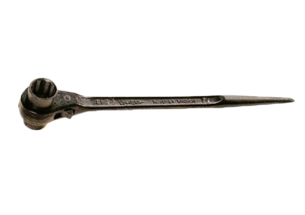

라체트 46mm

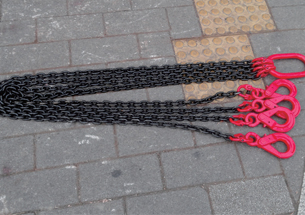

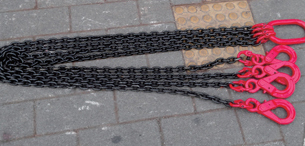

체인

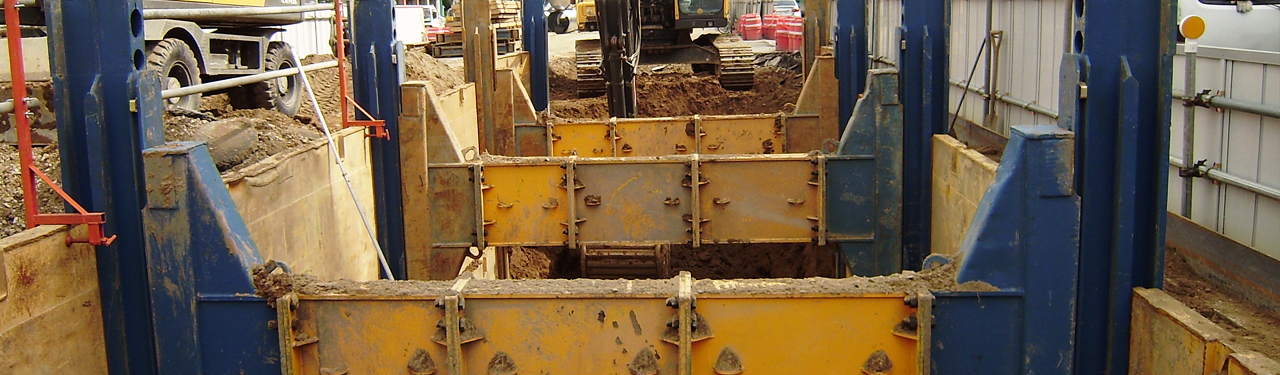

DOUBLE SLIDE RAIL : 조립식 간이 흙맑이 판넬(RAIL TYPE) DOUBLE SLIDE RAIL

DOUBLE SLIDE RAIL은 굴착심도가 깊고 굴착폭이 넓은 대형 관로 공사에 적합하며, 굴착과 동시에 흙막이를 설치함으로써 주변 지역 침하의 우려가 적어 H-Pile+ 토류목, 또는 SHEET PILE 공법을 대체하여 민원을 최소화 할 수 있는 공법입니다.

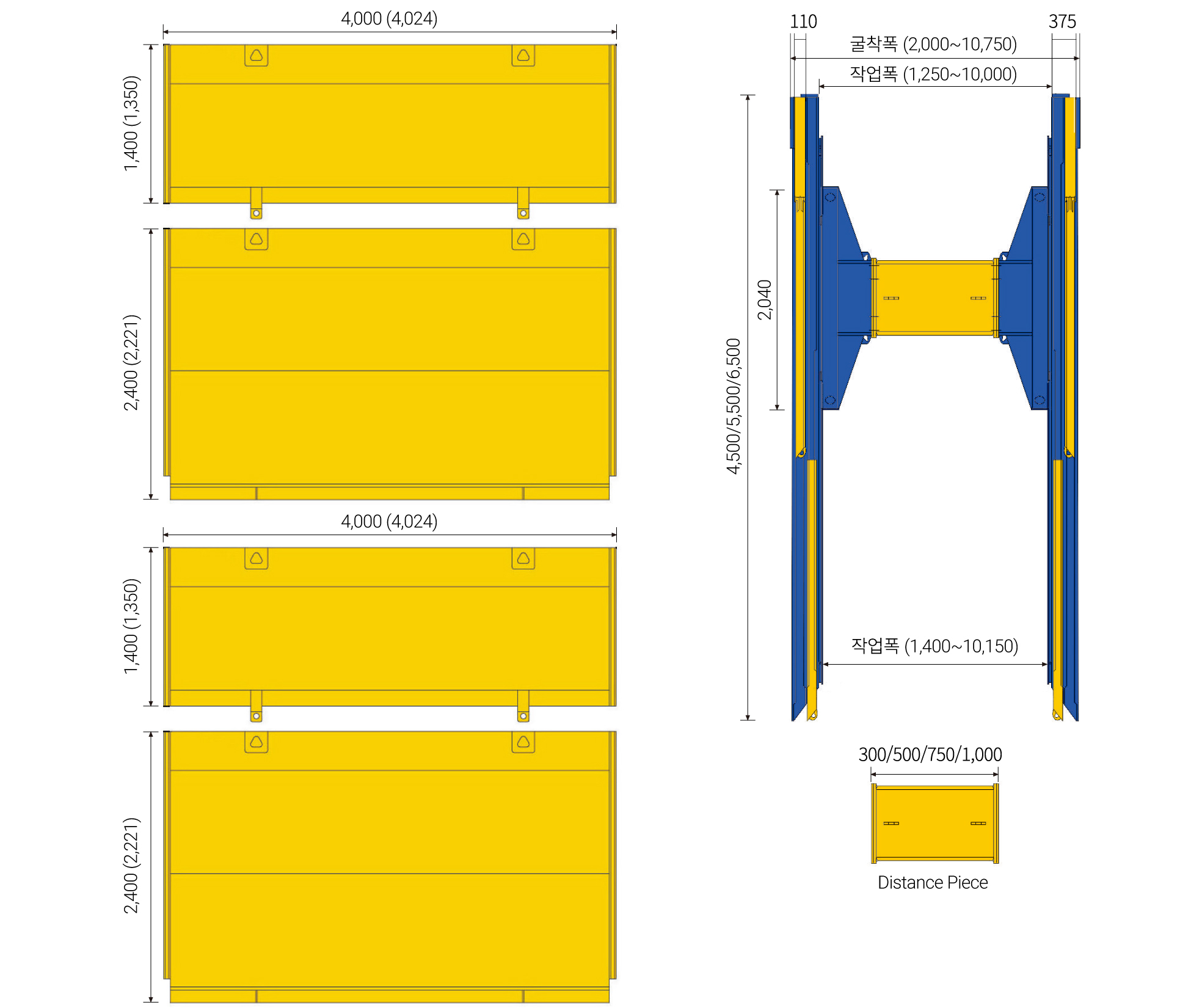

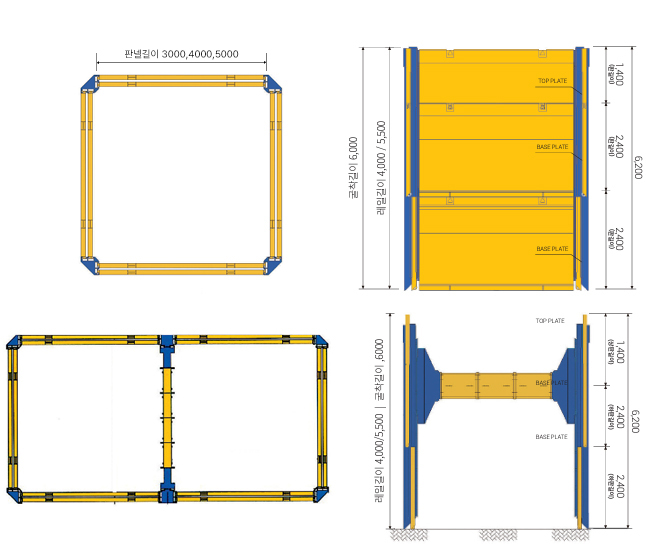

상세도면

시공기준

굴토깊이	작업폭	토압	시공능력	조립인원	제품중량	시공장비
최대 7.5m	1.25~10.0m	95.15KN/㎡	4M/h	2~3명	7.1~12.98ton	백호 1.0T 이상

용도

대형광로 (P.C BOX, 상하수도, 전기, 열배관) 공사
건물인접 및 교통혼잡 구간에서의 자유로운 공사

제품구성

품명	규격	수량	중량(kg)
Base Plate	4,000 x 2,400 x 110	2	924
Top Plate	4,000 x 1,400 x 110	2	657
Rolling Strut		2	524
Rail	6,500	2	1400
	5,500	2	1200
	4,500	2	986
Limit Pin		4	2.8
Hi-Bolt		1	1.12
Distance Piece	500	1	135
	750	1	194
	1,000	1	254
