앵커를 아래 그림과 같이 매립하고, 매립앵커의 산 부분에 콘크리트가 묻히는 것을 방지하기 위해 비닐캡을 씌웁니다.
(ø22, SS400)

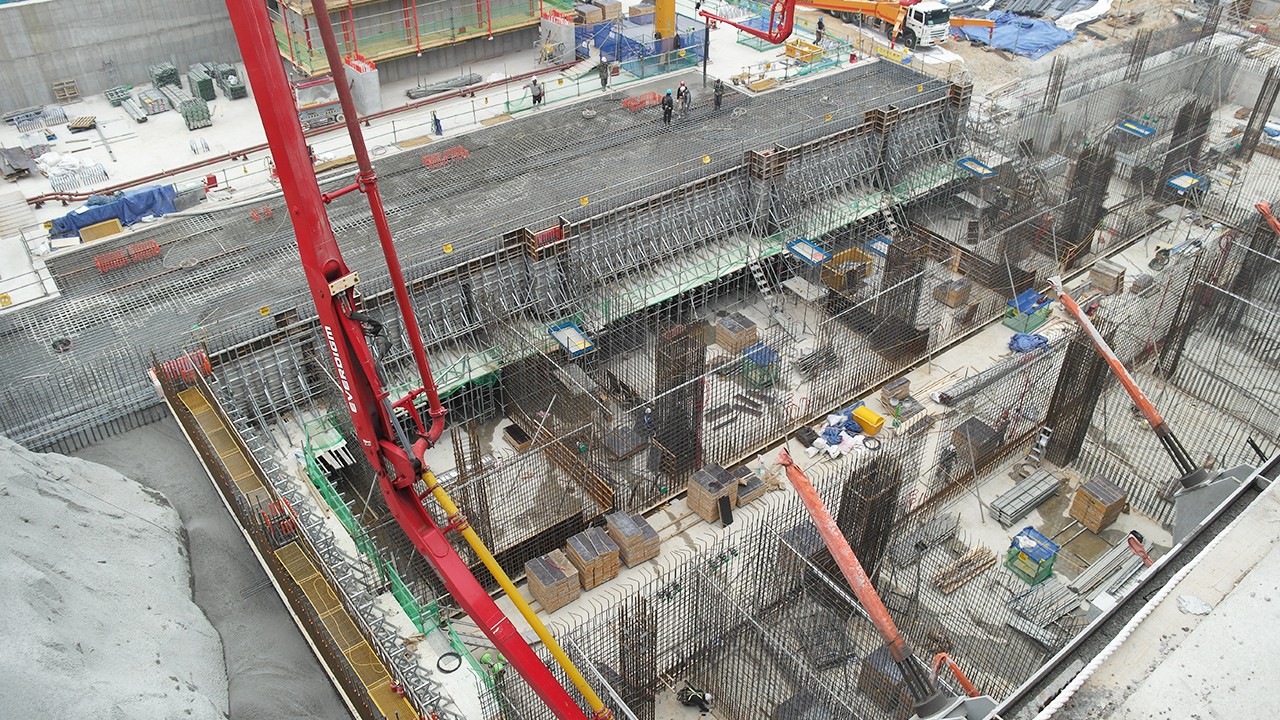

매트 콘크리트 타설 전, 앵커를 30˚ 매립, 또는 90˚ 매립하고 타설 후, 30˚로 구부립니다.

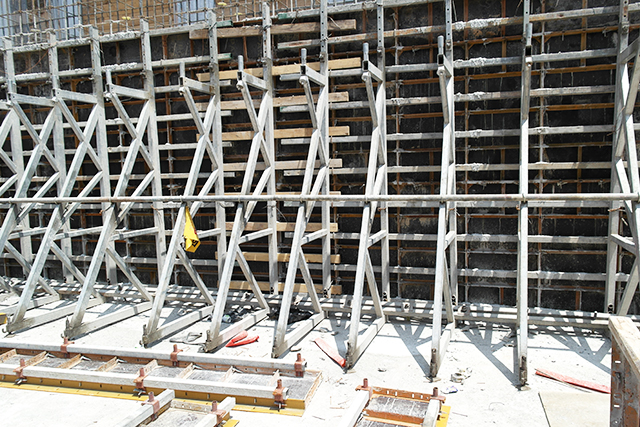

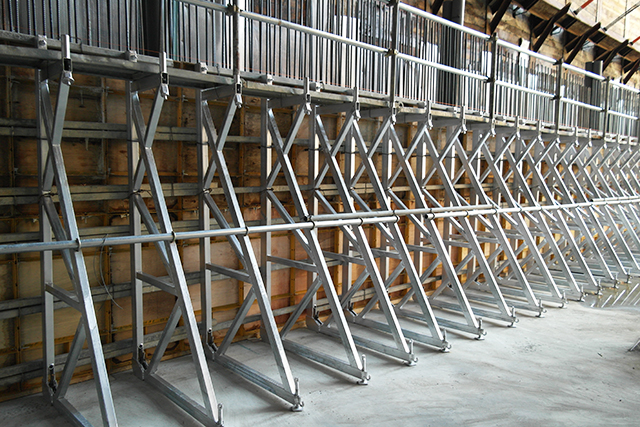

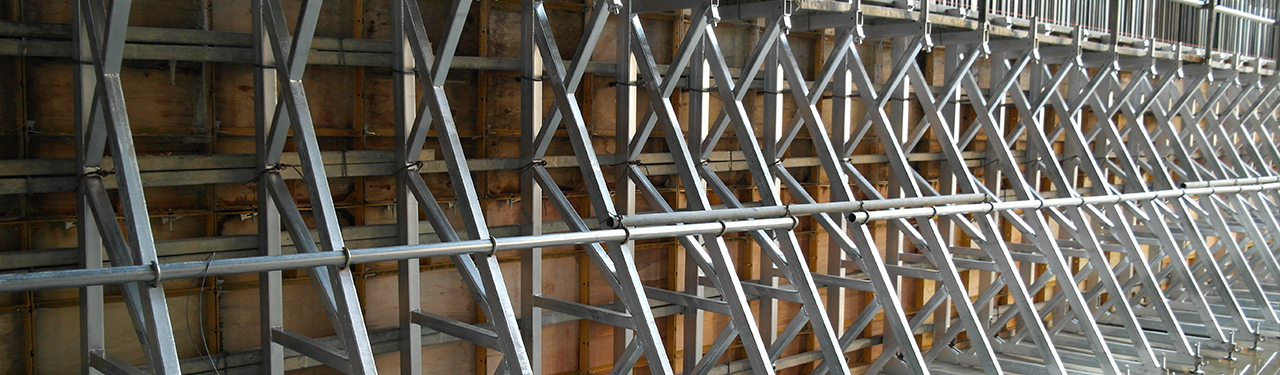

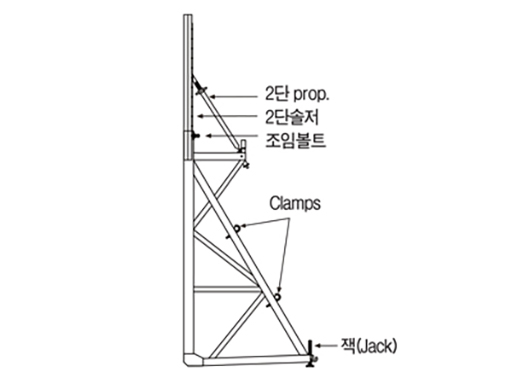

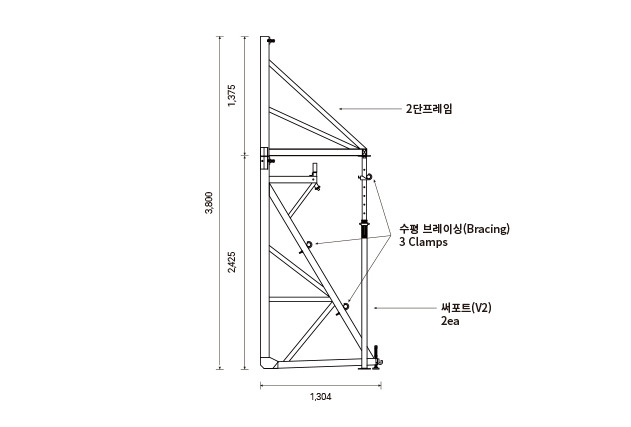

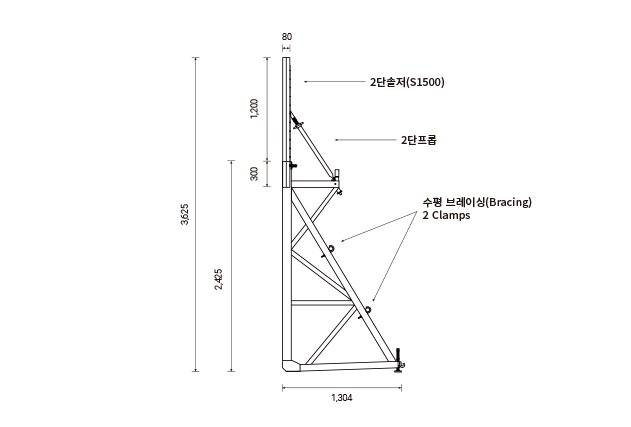

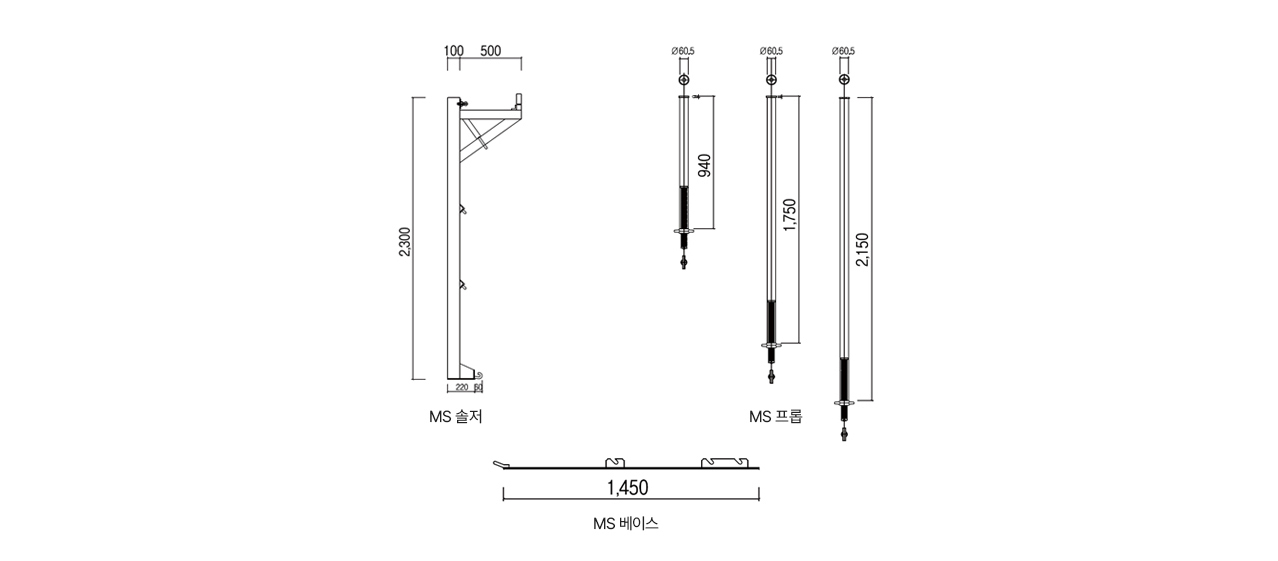

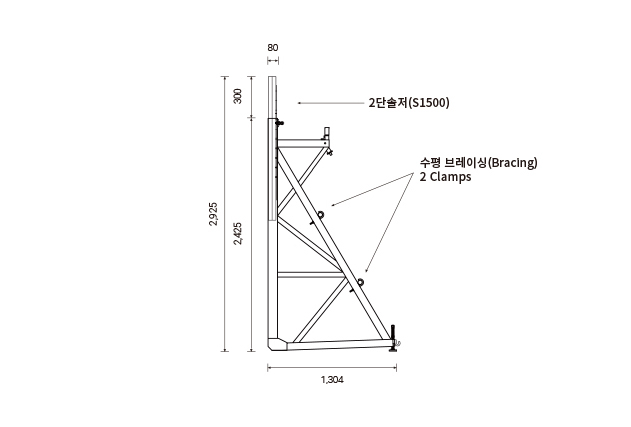

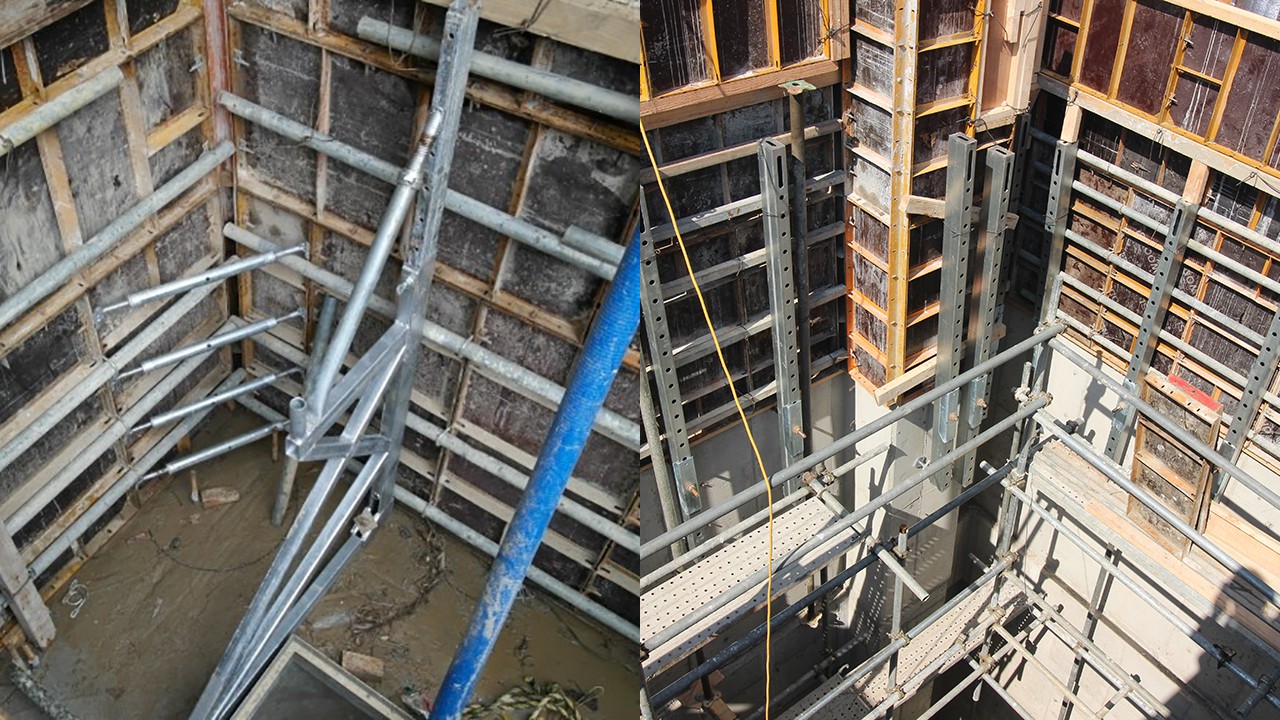

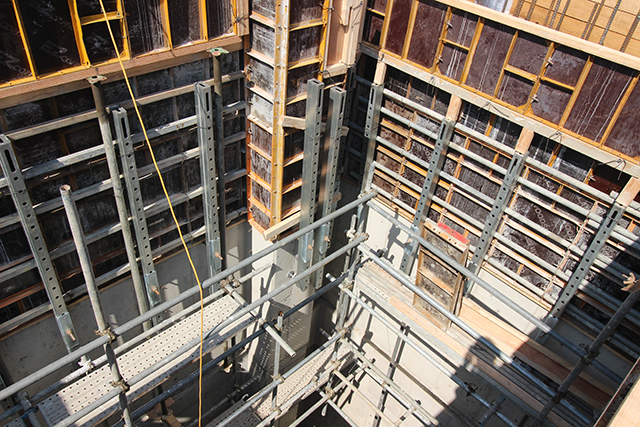

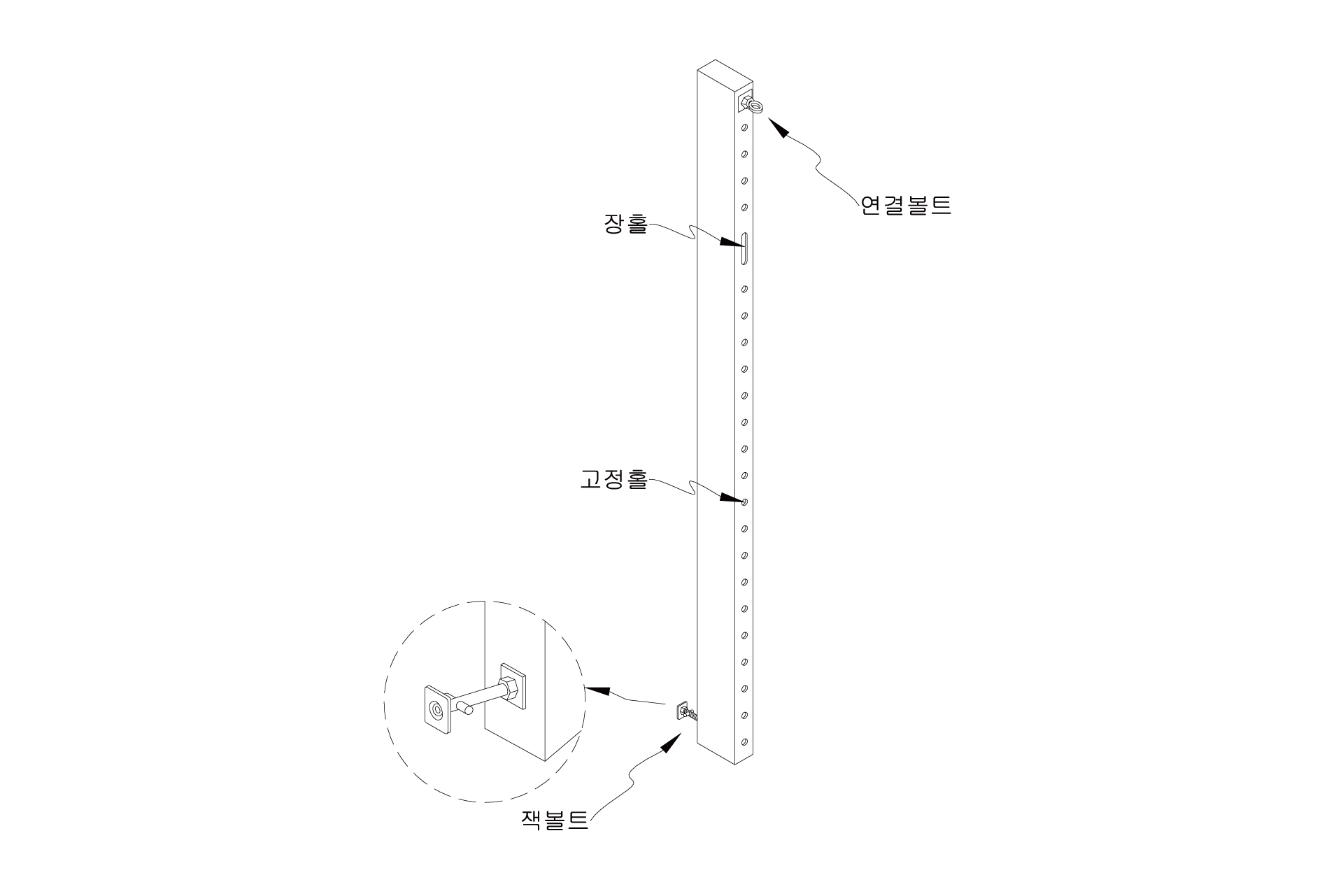

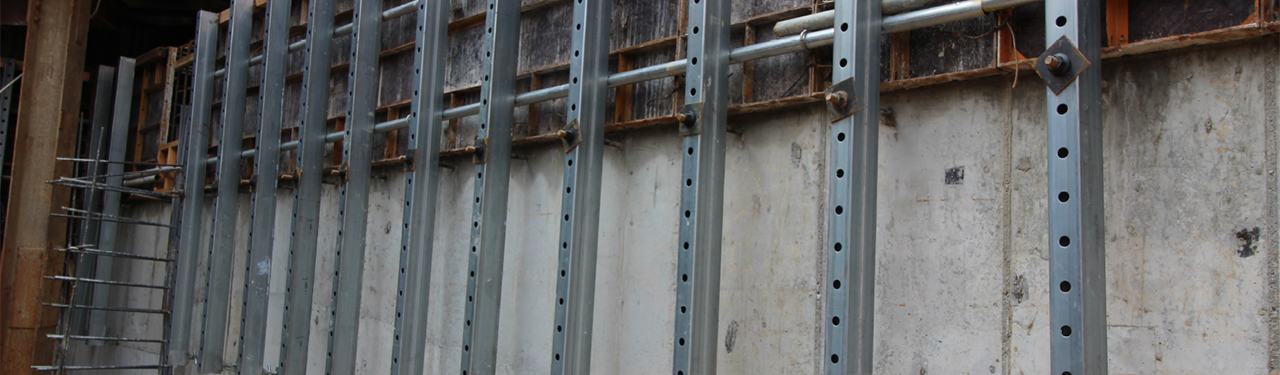

① 엠콘에 2단 솔저를 끼웁니다.
② 조임 볼트로 고정합니다.

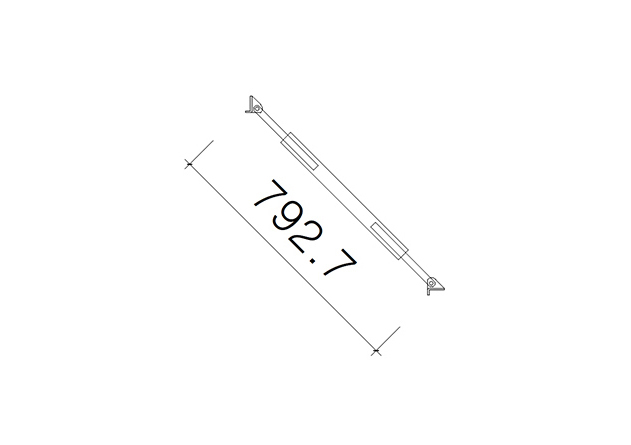

③ 2단 솔저에 2단 prop.를 끼웁니다.
④ 2단 prop. 조절 너트로 고정합니다.

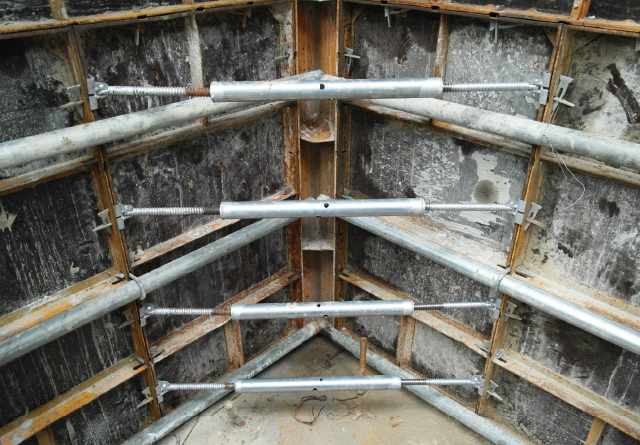

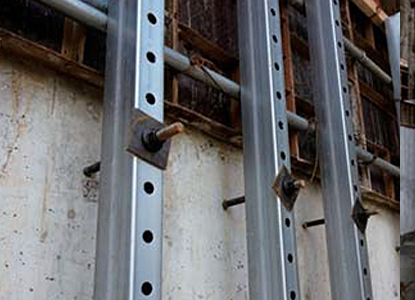

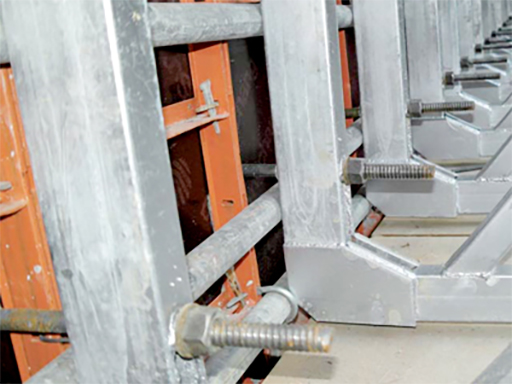

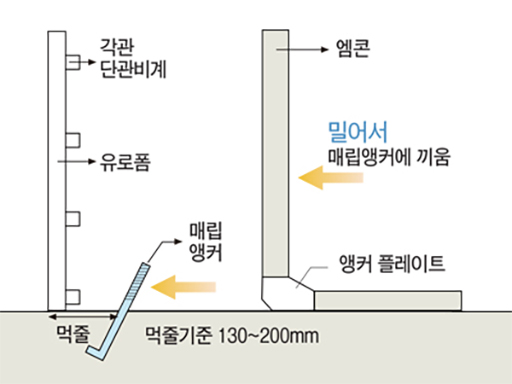

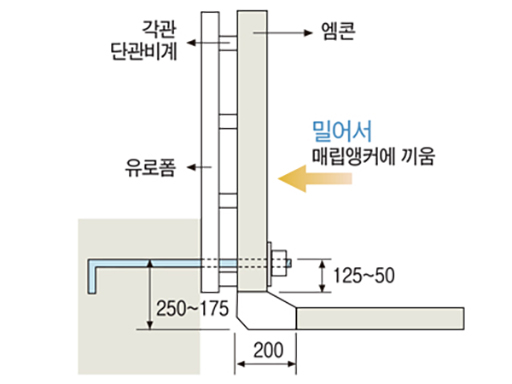

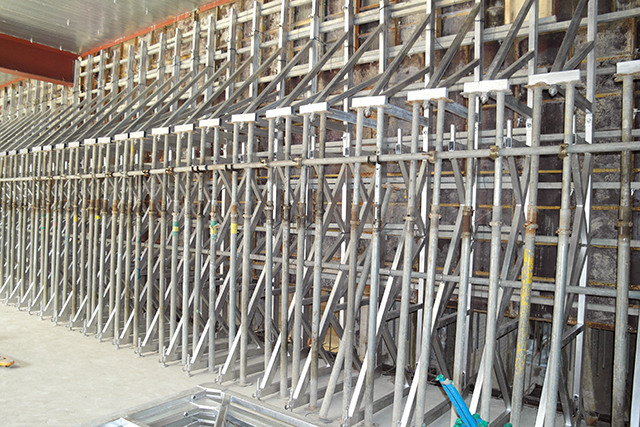

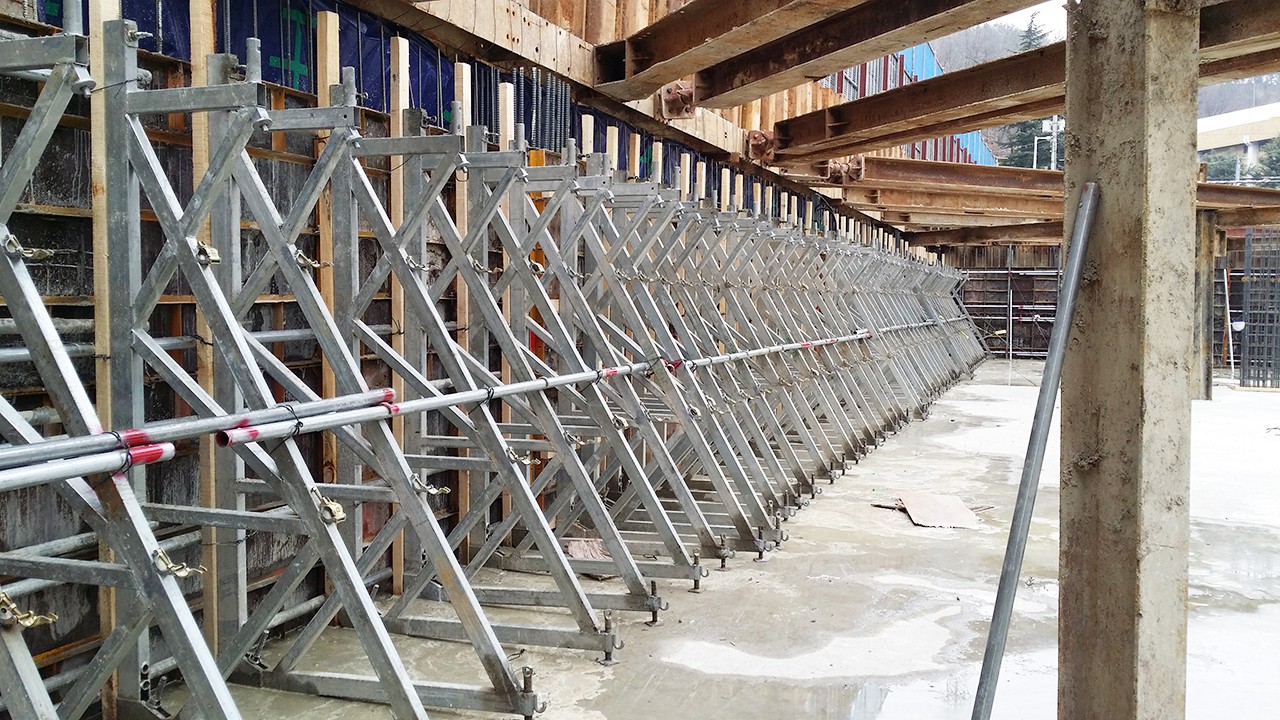

엠콘의 베이스 플레이트를 밀어서 매립앵커를 끼운 후, 앵커너트로 고정시킵니다.

앵커를 아래 그림과 같이 매립하고, 매립앵커의 산 부분에 콘크리트가 묻히는 것을 방지하기 위해 비닐캡을 씌웁니다.

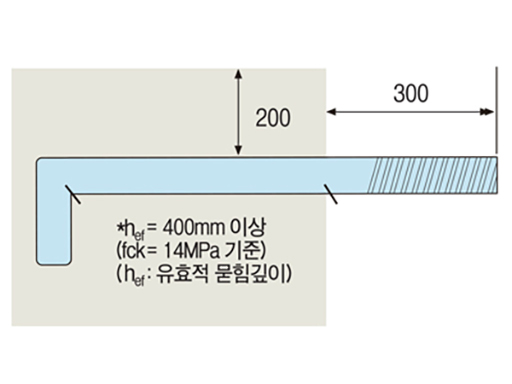

이어치기 앵커를 수평 (벽기준 90˚)으로 매립합니다.

시스템 서포트, 조립식 비계, 서포츠 등을 이용하여 이어치기 받침대를 설치합니다.

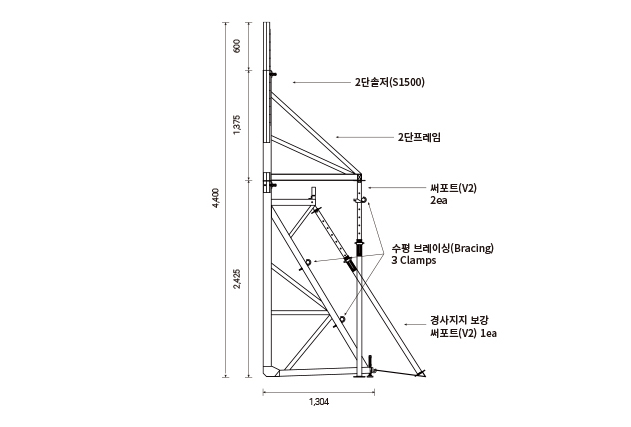

① 엠콘에 2단 솔저를 끼웁니다.
② 조임볼트로 고정합니다.
③ 2단 솔저에 2단 prop.를 끼웁니다.
④ 2단 prop. 조절너트로 고정합니다.

수평으로 내립된 앵커에 엠콘을 밀어서 설치합니다.

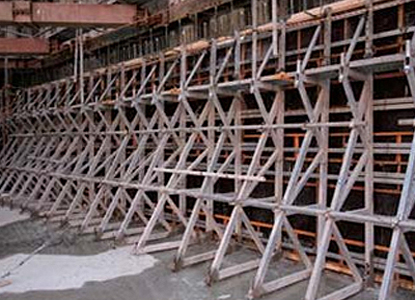

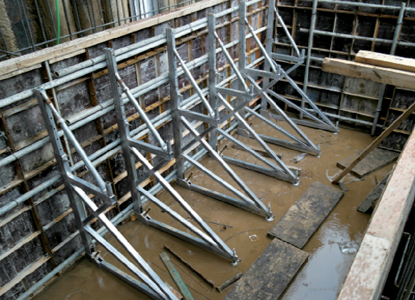

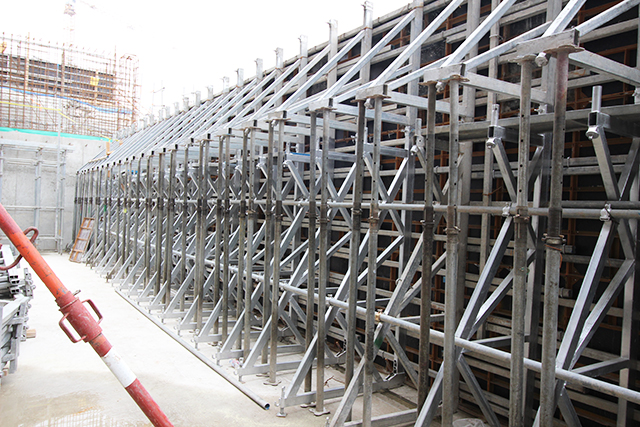

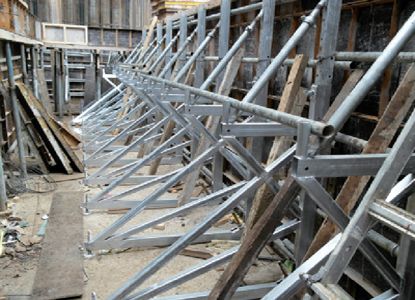

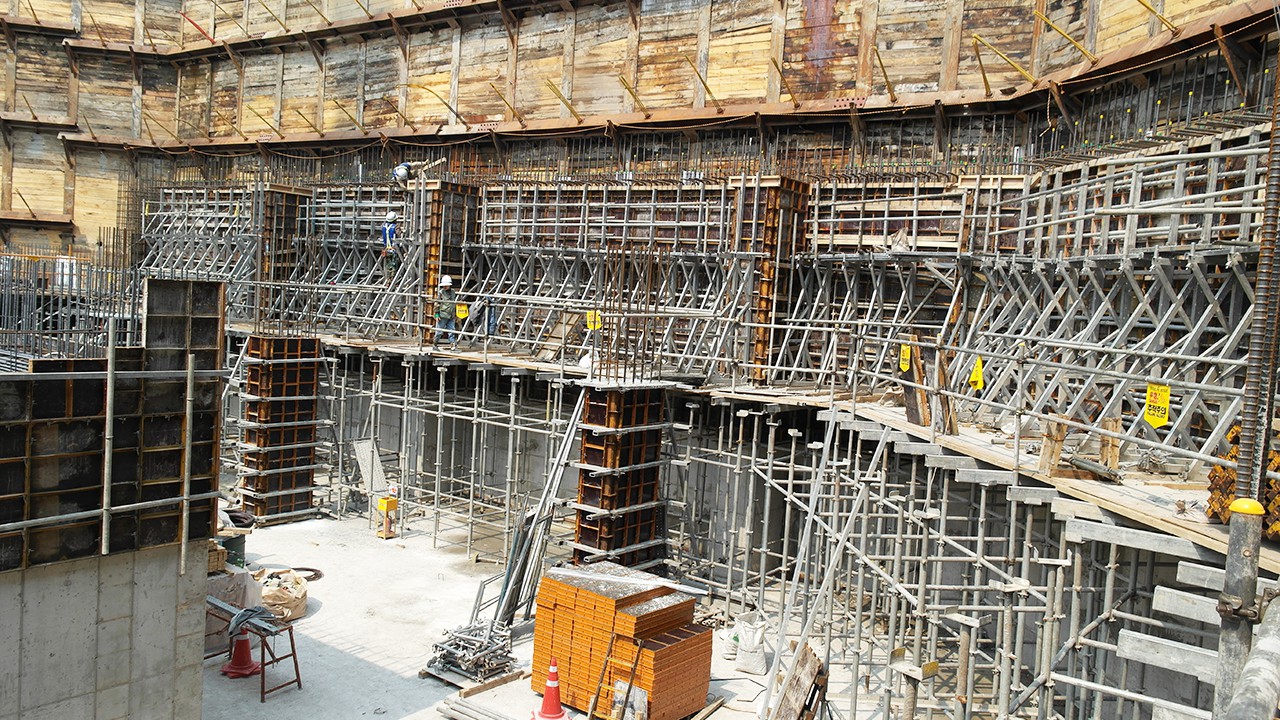

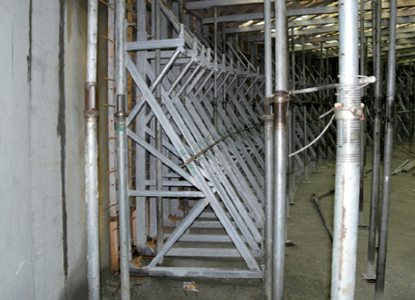

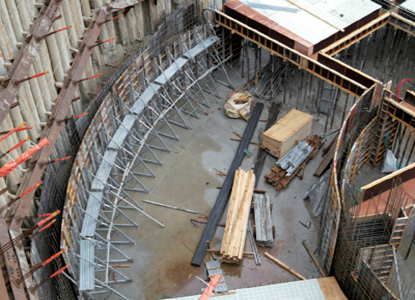

엠콘 이어치기 설치

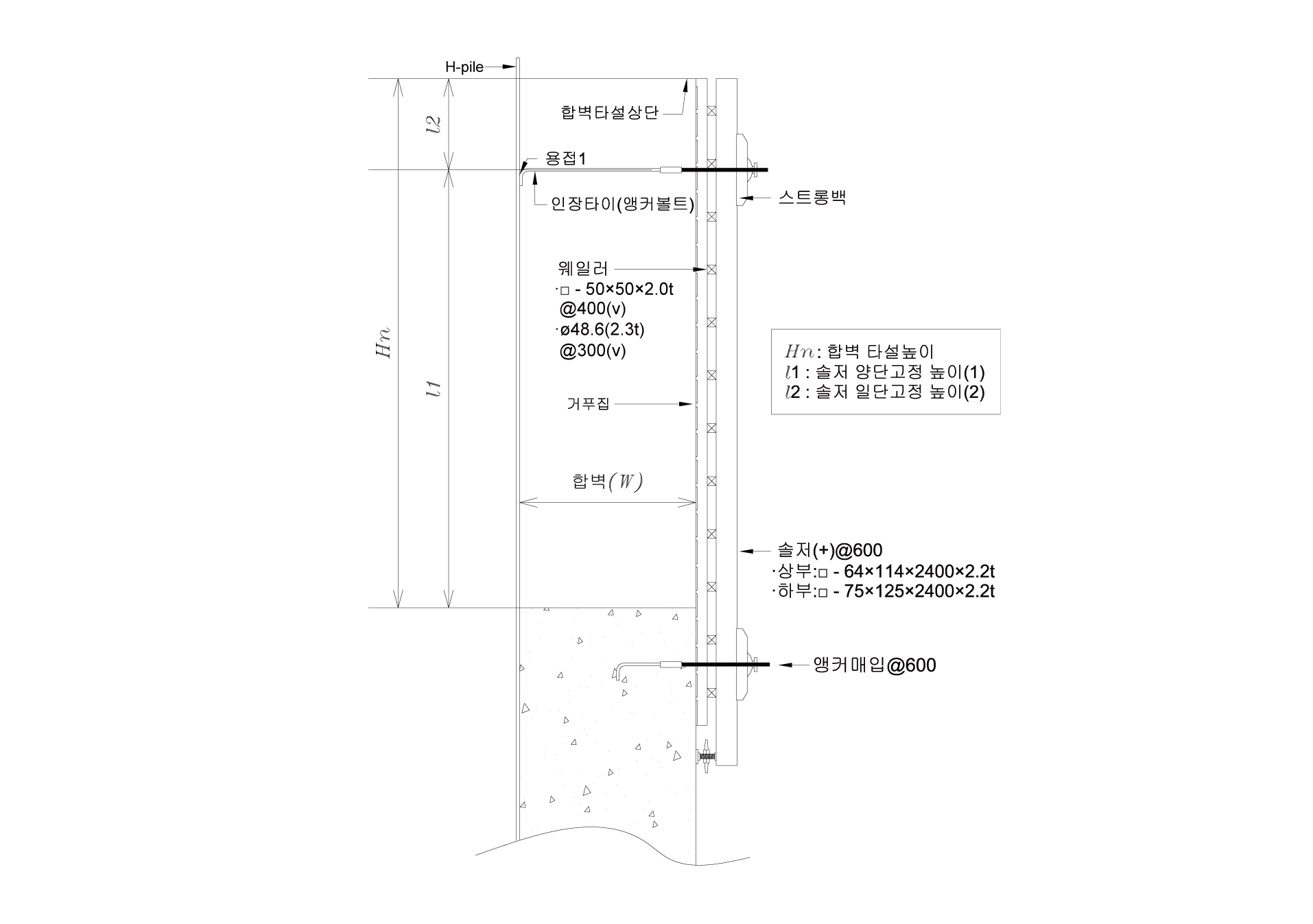

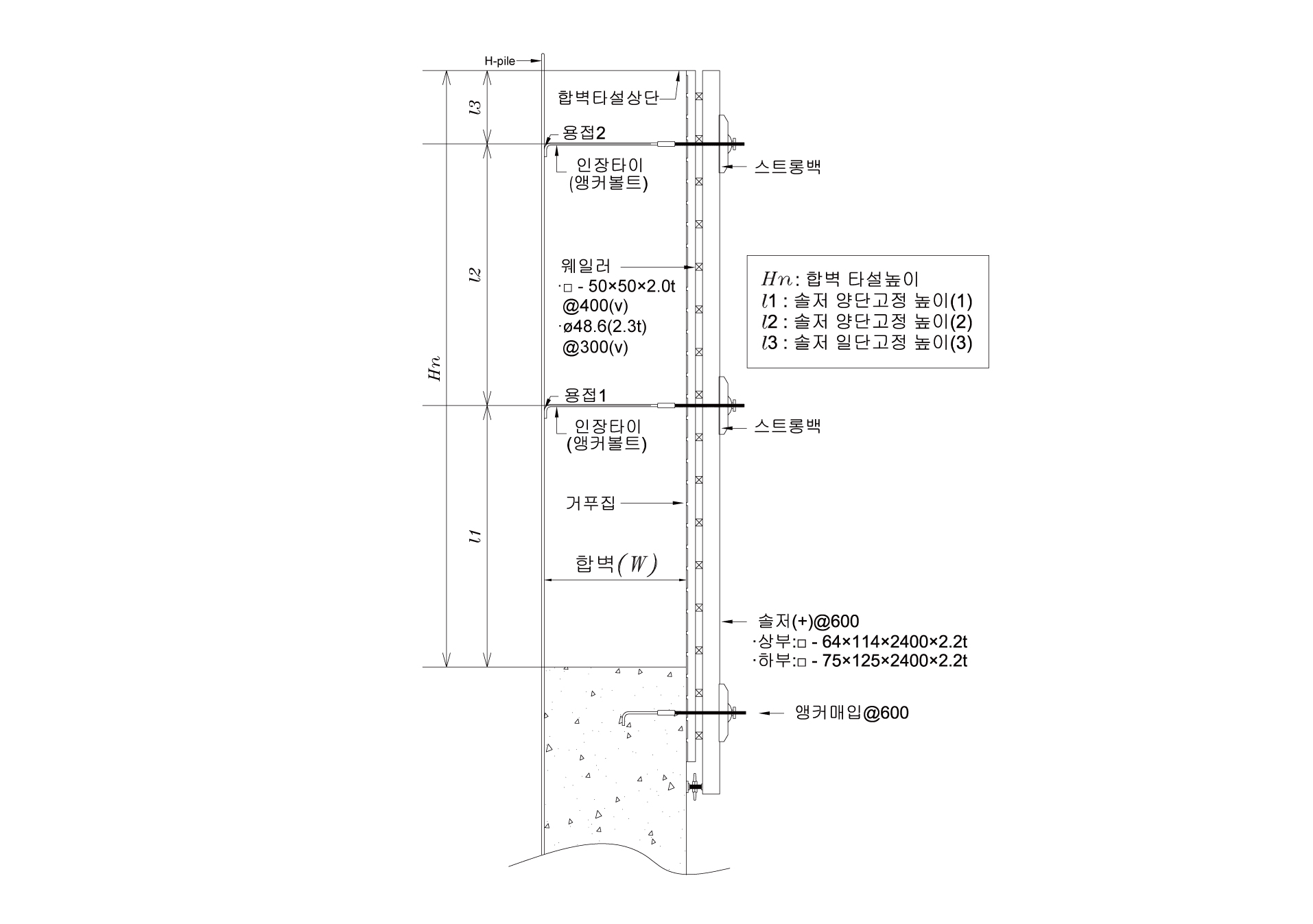

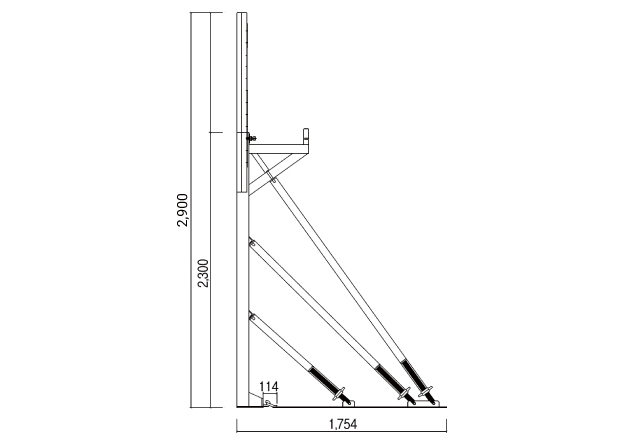

※ MF340
타설높이 Hn = 3.6m
설치간격@ = 0.6m 기준

1) 반력 = 6.4kN(6.5ton)
2) 허용압축력(동바리) = 72.9kN(7.5ton)
