기둥밴드는 직 사각기둥을 콘크리트 타설시
거푸집 형 수직 부재를 지지하는 수평 부재입니다.

/
제품개요
/

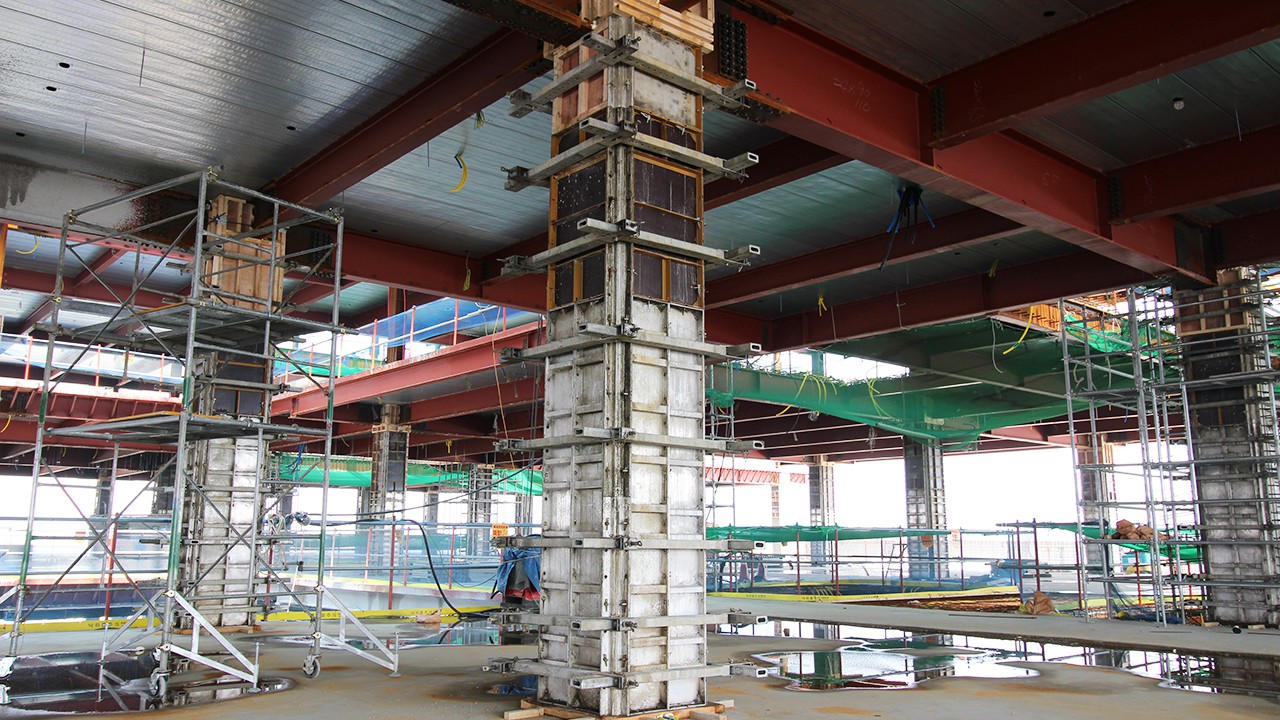

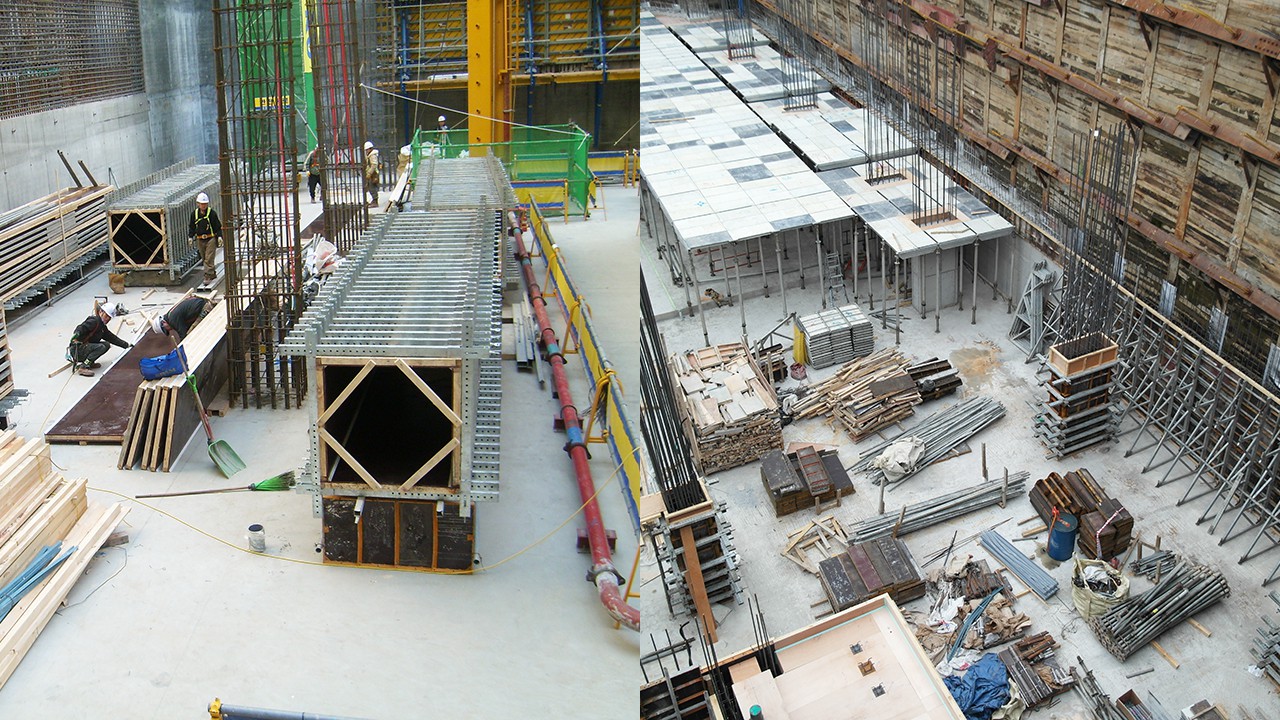

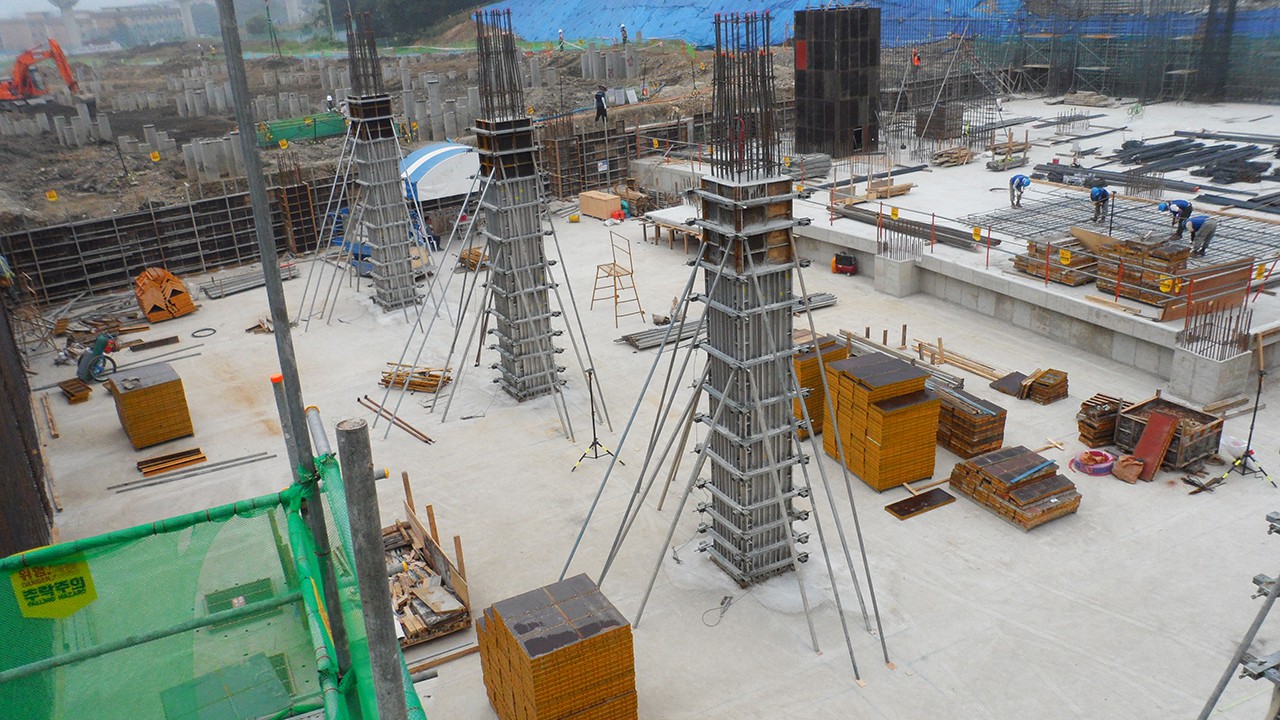

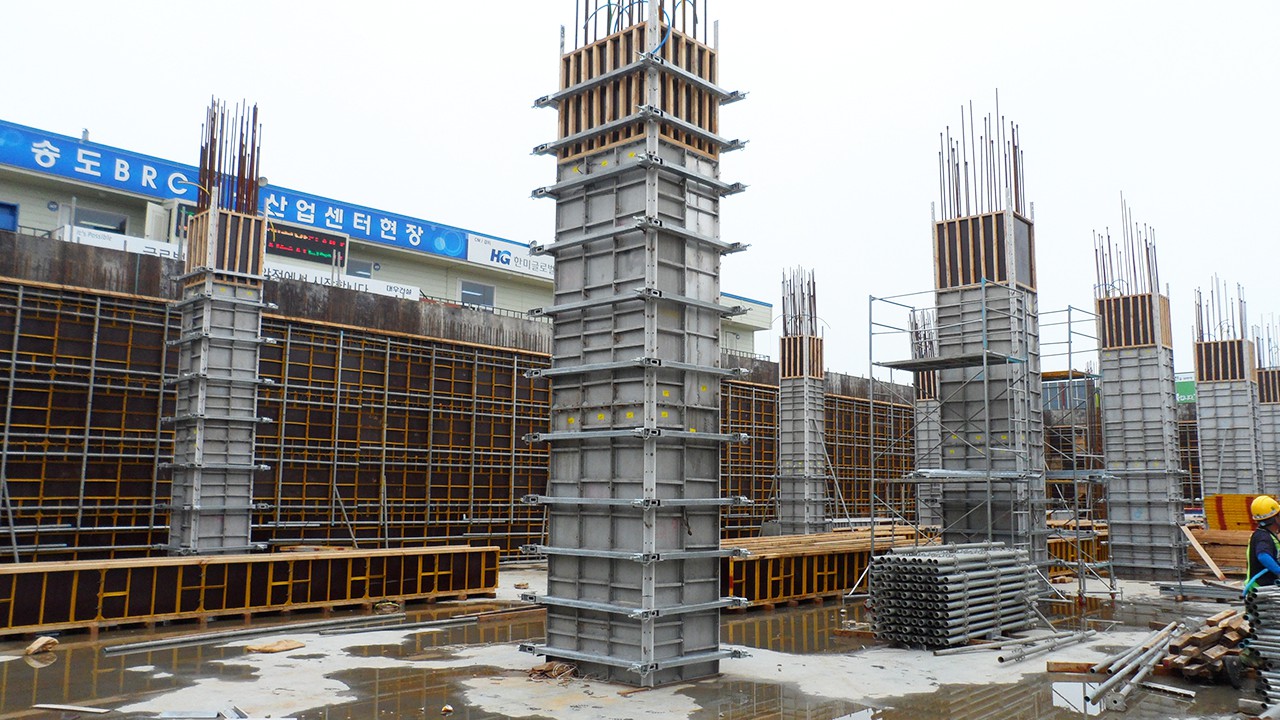

기둥밴드(웨일러)
/
/
기둥밴드(웨일러)의 장점

ADVANTAGE

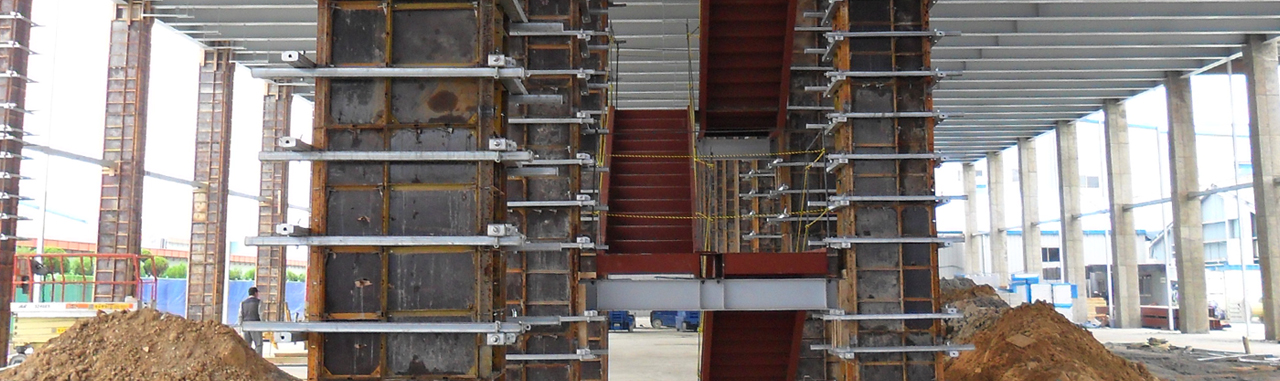

기둥밴드(웨일러)는 직 사각기둥을 콘크리트 타설 시 거푸집 형 수직 부재를 지지하는 수평 부재입니다.
  • 간편하고 빠르게 작업할 수 있으며, 기존 재래식 방법보다 설치작업이 용이하다.
  • 가벼우며 운반이 용이하다.
  • 제품의 변형이 거의 없다.
  • 길이 및 크기에 관계없이 작업이 가능하며, 기공비용이 대폭 감소한다.
  • 매립 TIE를 사용하지 않아 (100기둥이하) 시공이 간편하다.
  • 별도의 부속자제가 필요치 않다.
규격 및 시공범위
모델 사용범위 규격 중량 (Kg)
SW1320 500 - 900 75 X 45 X 2.2T 7.4
SW1600 900 - 1200 8
1.최고의 안전성 확보
  • [고정부]에는 장홀+로드끼움홀+가압부+고정핀을 집중·단 순화(strong & simple)하여 형성한다.
  • [끼움부](각관)에는 16~12개의 위치결정홀이 길이방향 50mm간격으로 형성된다.
  • 상기의 [고정부]와 [끼움부](각관)는 용접결합되어 일체화 되며, 안정적 로드몸체를 형성한다.
  • 안정적 로드몸체는 거푸집을 감싼 형태로, 네 곳 코너에서 직교체결된다.
  • 로드몸체를 직접 90。수직가압하여 긴결력 및 지지력을 최대 화함으로써, 최고의 안정성이 확보된다.
2.작업효율 상승과 시공비용 절감
  • 조립 및 해체가 간단하여, 작업효율이 대폭상승된다.
  • 50mm 간격의 위치결정홀로 인해 정확한 조립이 가능하며, 16개의 위치결정홀은 사용범위를 극대화 한다.
  • 이러한 장점때문에 작업수순이 대폭 감소되며, 시공비용을 줄일 수 있도록 한다.
3.자재의 재구성 및 자재관리의 편리성
  • [고정부]는 일정한 크기이며, 최소화된다.
  • [끼움부]에 위치결정홀을 두어 조립범위를 최대화·안정화 한 구조로, 자료규격이 간소화 된다.
  • 자재관리의 편리성이 확보된다.
  • 일체화, 단일화된 구조는 강한 내구성을 가지며, 손·망실이 대폭 감소된다.
4.균일한 지지력 및 보강력 제공
  • 기둥의 네 곳 코너에서 최적화된 [고정부]와 안정화된 [끼움부]를 직교체결하고, 로드몸체를 직접 90。수직가압하여 긴결력 및 지지력을 최대화한다.
  • 로드몸체 단면을 직접 가압하지 모하고 고정핀을 가압하거나 기둥의 네 코너 중 두곳에서만, 그것도 45。방향으로 불균일하게 가압을 하여 발생하는 체결성 결여의 문제점을 해결하고, 균일한 지지력 및 보강력을 제공한다.
5.무게 및 부피 최소화로 편리한 시공성과 경제성 있는 운반효율 실현
기둥밴드(웨일러) 설치순서

SEQUENCE

  • 1

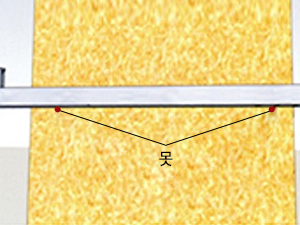

    기둥 형틀 거푸집에 웨일러를 설치 할 부분에 양쪽으로 못을 친다.

  • 2

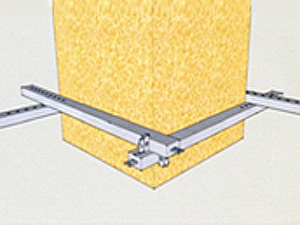

    못을 친 위에 웨일러를 양쪽으로 모양이 엇갈리게 겹쳐 사각으로 조립한다.

  • 3

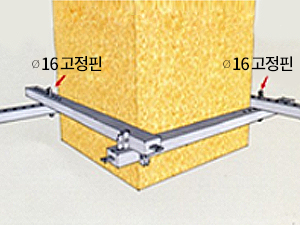

    웨일러 모서리부분에 고정핀을 꺼내어 위아래로 조립시켜 연결시킨다.
